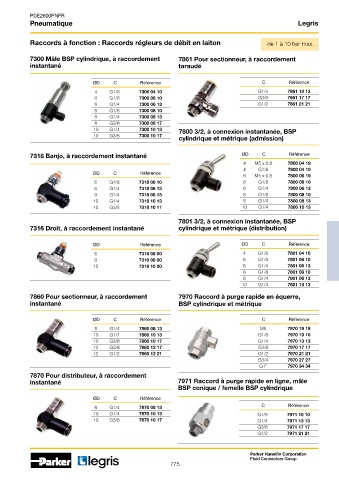

Page 768 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Legris

Raccords à fonction : Raccords régleurs de débit en laiton de 1 à 10 bar max.

7300 Mâle BSP cylindrique, à raccordement 7861 Pour sectionneur, à raccordement
instantané taraudé

ØD C Référence C Référence
4 G1/8 7300 04 10 G1/4 7861 13 13
6 G1/8 7300 06 10 G3/8 7861 17 17
6 G1/4 7300 06 13 G1/2 7861 21 21
8 G1/8 7300 08 10
8 G1/4 7300 08 13
8 G3/8 7300 08 17
10 G1/4 7300 10 13 7800 3/2, à connexion instantanée, BSP
10 G3/8 7300 10 17 cylindrique et métrique (admission)

7318 Banjo, à raccordement instantané ØD C Référence
4 M5 x 0.8 7800 04 19
4 G1/8 7800 04 10
ØD C Référence
6 M5 x 0.8 7800 06 19
6 G1/8 7318 06 10 6 G1/8 7800 06 10
6 G1/4 7318 06 13 6 G1/4 7800 06 13
8 G1/4 7318 08 13 8 G1/8 7800 08 10
10 G1/4 7318 10 13 8 G1/4 7800 08 13
10 G3/8 7318 10 17 10 G1/4 7800 10 13

7801 3/2, à connexion instantanée, BSP
7316 Droit, à raccordement instantané cylindrique et métrique (distribution)

ØD Référence ØD C Référence
6 7316 06 00 4 G1/8 7801 04 10
8 7316 08 00 6 G1/8 7801 06 10
10 7316 10 00 6 G1/4 7801 06 13
8 G1/8 7801 08 10
8 G1/4 7801 08 13
10 G1/4 7801 10 13
7860 Pour sectionneur, à raccordement 7970 Raccord à purge rapide en équerre,
instantané BSP cylindrique et métrique

ØD C Référence C Référence
8 G1/4 7860 08 13 M5 7970 19 19
10 G1/4 7860 10 13 G1/8 7970 10 10
10 G3/8 7860 10 17 G1/4 7970 13 13
12 G3/8 7860 12 17 G3/8 7970 17 17
12 G1/2 7860 12 21 G1/2 7970 21 21
G3/4 7970 27 27
G1” 7970 34 34
7870 Pour distributeur, à raccordement
instantané 7971 Raccord à purge rapide en ligne, mâle
BSP conique / femelle BSP cylindrique

ØD C Référence
8 G1/4 7870 08 13 C Référence
10 G1/4 7870 10 13 G1/8 7971 10 10
10 G3/8 7870 10 17 G1/4 7971 13 13
G3/8 7971 17 17
G1/2 7971 21 21

Parker Hannifin Corporation
Fluid Connectors Group
775
