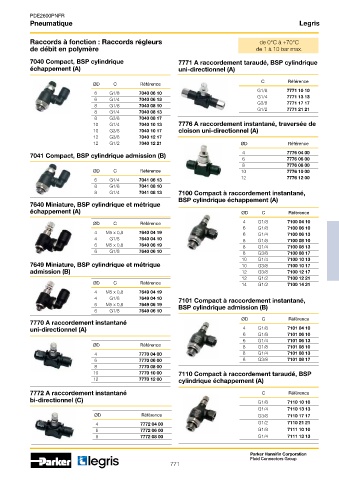

Page 764 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Legris

Raccords à fonction : Raccords régleurs de 0°C à +70°C
de débit en polymère de 1 à 10 bar max.

7040 Compact, BSP cylindrique 7771 A raccordement taraudé, BSP cylindrique
échappement (A) uni-directionnel (A)

C Référence
ØD C Référence
G1/8 7771 10 10
6 G1/8 7040 06 10
6 G1/4 7040 06 13 G1/4 7771 13 13
8 G1/8 7040 08 10 G3/8 7771 17 17
8 G1/4 7040 08 13 G1/2 7771 21 21
8 G3/8 7040 08 17
10 G1/4 7040 10 13 7776 A raccordement instantané, traversée de
10 G3/8 7040 10 17 cloison uni-directionnel (A)
12 G3/8 7040 12 17
12 G1/2 7040 12 21 ØD Référence
7041 Compact, BSP cylindrique admission (B) 4 7776 04 00
6 7776 06 00
8 7776 08 00
ØD C Référence 10 7776 10 00
6 G1/4 7041 06 13 12 7776 12 00
8 G1/8 7041 08 10
8 G1/4 7041 08 13 7100 Compact à raccordement instantané,
BSP cylindrique échappement (A)
7640 Miniature, BSP cylindrique et métrique
échappement (A) ØD C Référence
ØD C Référence 4 G1/8 7100 04 10
6 G1/8 7100 06 10
4 M5 x 0,8 7640 04 19 6 G1/4 7100 06 13
4 G1/8 7640 04 10 8 G1/8 7100 08 10
6 M5 x 0,8 7640 06 19 8 G1/4 7100 08 13
6 G1/8 7640 06 10 8 G3/8 7100 08 17
10 G1/4 7100 10 13
7649 Miniature, BSP cylindrique et métrique 10 G3/8 7100 10 17
admission (B) 12 G3/8 7100 12 17
12 G1/2 7100 12 21
ØD C Référence 14 G1/2 7100 14 21
4 M5 x 0,8 7649 04 19
4 G1/8 7649 04 10 7101 Compact à raccordement instantané,
6 M5 x 0,8 7649 06 19 BSP cylindrique admission (B)
6 G1/8 7649 06 10
ØD C Référence
7770 A raccordement instantané
uni-directionnel (A) 4 G1/8 7101 04 10
6 G1/8 7101 06 10
6 G1/4 7101 06 13
ØD Référence 8 G1/8 7101 08 10
4 7770 04 00 8 G1/4 7101 08 13
6 7770 06 00 8 G3/8 7101 08 17
8 7770 08 00
10 7770 10 00 7110 Compact à raccordement taraudé, BSP
12 7770 12 00 cylindrique échappement (A)

7772 A raccordement instantané C Référence
bi-directionnel (C) G1/8 7110 10 10
G1/4 7110 13 13
ØD Référence G3/8 7110 17 17
4 7772 04 00 G1/2 7110 21 21
6 7772 06 00 G1/8 7111 10 10
8 7772 08 00 G1/4 7111 13 13

Parker Hannifin Corporation
Fluid Connectors Group
771
