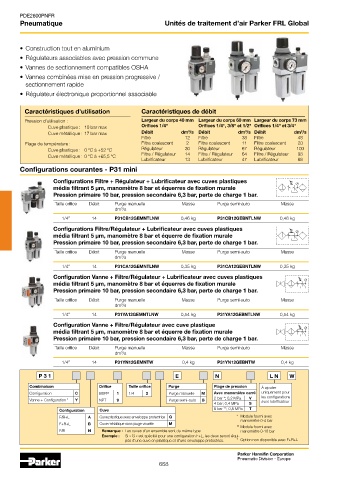

Page 661 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Unités de traitement d’air Parker FRL Global

• Construction tout en aluminium
• Régulateurs associables avec pression commune
• Vannes de sectionnement compatibles OSHA
• Vannes combinées mise en pression progressive /
sectionnement rapide
• Régulateur électronique proportionnel associable

Caractéristiques d’utilisation Caractéristiques de débit
Pression d’utilisation : Largeur du corps 40 mm Largeur du corps 60 mm Largeur du corps 73 mm
Cuve plastique : 10 bar max Orifices 1/4" Orifices 1/4", 3/8" et 1/2" Orifices 1/4" et 3/4"
3
3
3
Cuve métallique : 17 bar max Débit dm /s Débit dm /s Débit dm /s
Filtre 12 Filtre 38 Filtre 48
Plage de température : Filtre coalescent 2 Filtre coalescent 11 Filtre coalescent 20
Cuve plastique : 0 °C à +52 °C Régulateur 30 Régulateur 67 Régulateur 100
Cuve métallique : 0 °C à +65,5 °C Filtre / Régulateur 14 Filtre / Régulateur 64 Filtre / Régulateur 98
Lubrificateur 13 Lubrificateur 47 Lubrificateur 68
Configurations courantes - P31 mini
Configurations Filtre + Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.
Taille orifice Débit Purge manuelle Masse Purge semi-auto Masse
dm /s
3
1/4” 14 P31CB12GEMNTLNW 0,46 kg P31CB12GEBNTLNW 0,46 kg
Configurations Filtre/Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge semi-auto Masse
dm /s
3
1/4” 14 P31CA12GEMNTLNW 0,35 kg P31CA12GEBNTLNW 0,35 kg
Configuration Vanne + Filtre/Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.
Taille orifice Débit Purge manuelle Masse Purge semi-auto Masse
dm /s
3
1/4” 14 P31YA12GEMNTLNW 0,54 kg P31YA12GEBNTLNW 0,54 kg
Configuration Vanne + Filtre/Régulateur avec cuve plastique
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge semi-auto Masse
dm /s
3
1/4” 14 P31YN12GEMNTW 0,4 kg P31YN12GEBNTW 0,4 kg

P 3 1 E N L N W
Combinaison Orifice Taille orifice Purge Plage de pression À ajouter
Configuration C BSPP 1 1/4 2 Purge manuelle M Avec manomètre carré uniquement pour
les configurations
Vanne + Configuration 1 Y NPT 9 Purge semi-auto B 2 bar *; 0,2 MPa V avec lubrificateur
4 bar; 0,4 MPa S
Configuration Cuve 8 bar **; 0,8 MPa T
F/R+L A Cuve plastique avec enveloppe protectrice G * Module fourni avec
manomètre 0-4 bar
F+R+L B Cuve métallique sans jauge visuelle M
** Module fourni avec
F/R N Remarque : Les cuves d’un ensemble sont du même type manomètre 0-10 bar
Exemple : Si « G » est spécifié pour une configuration F+L, les deux seront équi-
pés d’une cuve en plastique et d’une enveloppe protectrice. 1 Option non disponible avec F+R+L
Parker Hannifin Corporation
Pneumatic Division - Europe
668
