Pneumatique Unités de traitement d’air Parker FRL Global

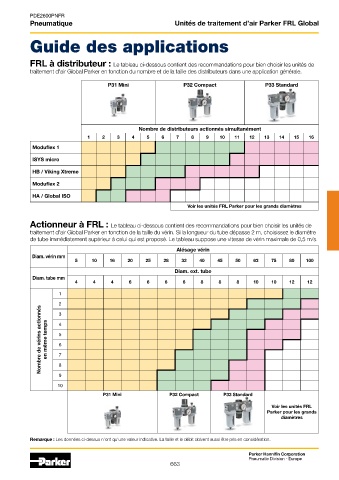

Guide des applications

FRL à distributeur : Le tableau ci-dessous contient des recommandations pour bien choisir les unités de
traitement d'air Global Parker en fonction du nombre et de la taille des distributeurs dans une application générale.

P31 Mini P32 Compact P33 Standard

Nombre de distributeurs actionnés simultanément
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

Moduflex 1
ISYS micro

HB / Viking Xtreme

Moduflex 2
HA / Global ISO
Voir les unités FRL Parker pour les grands diamètres

Actionneur à FRL : Le tableau ci-dessous contient des recommandations pour bien choisir les unités de
traitement d'air Global Parker en fonction de la taille du vérin. Si la longueur du tube dépasse 2 m, choisissez le diamètre
de tube immédiatement supérieur à celui qui est proposé. Le tableau suppose une vitesse de vérin maximale de 0,5 m/s.
Alésage vérin
Diam. vérin mm
5 10 16 20 25 28 32 40 45 50 63 75 80 100
Diam. ext. tube
Diam. tube mm
4 4 4 6 6 6 6 8 8 8 10 10 12 12

1
2 3
Nombre de vérins actionnés en même temps 4 5 6 7

9 8
10
P31 Mini P32 Compact P33 Standard
Voir les unités FRL
Parker pour les grands
diamètres

Remarque : Les données ci-dessus n'ont qu'une valeur indicative. La taille et le débit doivent aussi être pris en considération.
