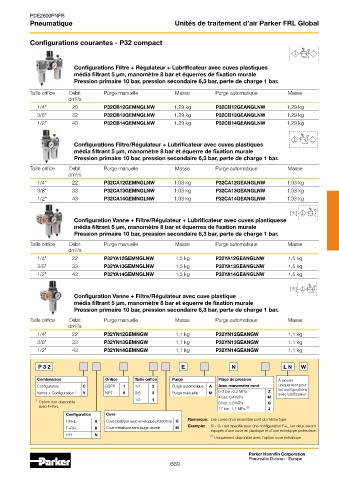

Page 662 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Unités de traitement d’air Parker FRL Global

Configurations courantes - P32 compact

Configurations Filtre + Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/4" 20 P32CB12GEMNGLNW 1,29 kg P32CB12GEANGLNW 1,29 kg
3/8" 32 P32CB13GEMNGLNW 1,29 kg P32CB13GEANGLNW 1,29 kg
1/2" 40 P32CB14GEMNGLNW 1,29 kg P32CB14GEANGLNW 1,29 kg

Configurations Filtre/Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.
Taille orifice Débit Purge manuelle Masse Purge automatique Masse
3
dm /s
1/4" 22 P32CA12GEMNGLNW 1,03 kg P32CA12GEANGLNW 1,03 kg
3/8" 33 P32CA13GEMNGLNW 1,03 kg P32CA13GEANGLNW 1,03 kg
1/2" 43 P32CA14GEMNGLNW 1,03 kg P32CA14GEANGLNW 1,03 kg

Configuration Vanne + Filtre/Régulateur + Lubrificateur avec cuves plastiquese
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/4" 22 P32YA12GEMNGLNW 1,5 kg P32YA12GEANGLNW 1,5 kg
3/8" 33 P32YA13GEMNGLNW 1,5 kg P32YA13GEANGLNW 1,5 kg
1/2" 43 P32YA14GEMNGLNW 1,5 kg P32YA14GEANGLNW 1,5 kg

Configuration Vanne + Filtre/Régulateur avec cuve plastique
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/4" 22 P32YN12GEMNGW 1,1 kg P32YN12GEANGW 1,1 kg
3/8" 33 P32YN13GEMNGW 1,1 kg P32YN13GEANGW 1.1 kg
1/2" 43 P32YN14GEMNGW 1,1 kg P32YN14GEANGW 1,1 kg

P 3 2 E N L N W

Combinaison Orifice Taille orifice Purge Plage de pression À ajouter
Configuration C BSPP 1 1/4 2 Purge automatique A Avec manomètre rond uniquement pour
les configurations
Vanne + Configuration 1 Y NPT 9 3/8 3 Purge manuelle M 0-2 bar; 0,2 MPa Z avec lubrificateur
4 bar; 0,4 MPa M
1 Option non disponible 1/2 4 8 bar; 0,8 MPa G
avec F+R+L
17 bar; 1,7 MPa 2 J
Configuration Cuve
F/R+L A Cuve plastique avec enveloppe protectrice G Remarque: Les cuves d'un ensemble sont du même type
F+R+L B Cuve métallique sans jauge visuelle M Exemple: Si « G » est spécifié pour une configuration F+L, les deux seront
équipés d'une cuve en plastique et d'une enveloppe protectrice.
F/R N 2
Uniquement disponible avec l’option cuve métallique
