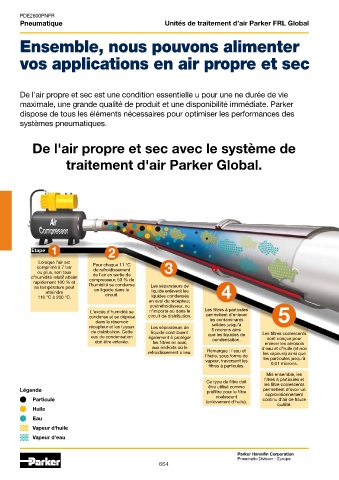

Page 657 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Unités de traitement d’air Parker FRL Global

Ensemble, nous pouvons alimenter

vos applications en air propre et sec

De l'air propre et sec est une condition essentielle u pour une ne durée de vie
maximale, une grande qualité de produit et une disponibilité immédiate. Parker
dispose de tous les éléments nécessaires pour optimiser les performances des
systèmes pneumatiques.

De l'air propre et sec avec le système de

traitement d'air Parker Global.

Étape 1 2

Lorsque l'air est
comprimé à 7 bar Pour chaque 11 °C 3
de refroidissement
ou plus, son taux
d'humidité relatif atteint de l'air en sortie de
rapidement 100 % et compresseur, 50 % de
sa température peut l'humidité se condense Les séparateurs de
en liquide dans le
atteindre liquide enlèvent les 4
110 °C à 200 °C. circuit. liquides condensés
en aval du récepteur,
postrefroidisseur, ou
L'excès d'humidité se n'importe où dans le Les filtres à particules 5
condense et se dépose circuit de distribution. permettent d'enlever
dans le réservoir les contaminants
récepteur et les tuyaux Les séparateurs de solides jusqu'à
de distribution. Cette liquide contribuent 5 microns ainsi Les filtres coalescents
eau de condensation également à protéger que les liquides de sont conçus pour
doit être enlevée. les filtres en aval, condensation. enlever les aérosols
aux endroits où le d'eau et d'huile (et non
refroidissement a lieu. Remarque : l'eau et les vapeurs) ainsi que
l'huile, sous forme de
vapeur, traversent les les particules jusqu'à
filtres à particules. 0,01 microns.
Mis ensemble, les
filtres à particules et
Ce type de filtre doit les filtre coalescents
être utilisé comme
Légende préfiltre pour le filtre permettent d'avoir un
coalescent approvisionnement
Particule (enlèvement d'huile). continu d'air de haute
Huile qualité.
Eau
Vapeur d'huile
Vapeur d'eau
