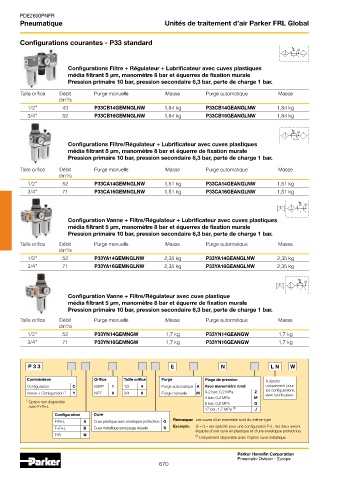

PDE2600PNFR
Pneumatique Unités de traitement d’air Parker FRL Global

Configurations courantes - P33 standard

Configurations Filtre + Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/2" 43 P33CB14GEMNGLNW 1,84 kg P33CB14GEANGLNW 1,84 kg
3/4" 52 P33CB16GEMNGLNW 1,84 kg P33CB16GEANGLNW 1,84 kg

Configurations Filtre/Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.
Taille orifice Débit Purge manuelle Masse Purge automatique Masse
3
dm /s
1/2" 52 P33CA14GEMNGLNW 1,51 kg P33CA14GEANGLNW 1,51 kg
3/4" 71 P33CA16GEMNGLNW 1,51 kg P33CA16GEANGLNW 1,51 kg

Configuration Vanne + Filtre/Régulateur + Lubrificateur avec cuves plastiques
média filtrant 5 µm, manomètre 8 bar et équerres de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/2" 52 P33YA14GEMNGLNW 2,35 kg P33YA14GEANGLNW 2,35 kg
3/4" 71 P33YA16GEMNGLNW 2,35 kg P33YA16GEANGLNW 2,35 kg

Configuration Vanne + Filtre/Régulateur avec cuve plastique
média filtrant 5 µm, manomètre 8 bar et équerre de fixation murale
Pression primaire 10 bar, pression secondaire 6,3 bar, perte de charge 1 bar.

Taille orifice Débit Purge manuelle Masse Purge automatique Masse
dm /s
3
1/2" 52 P33YN14GEMNGW 1,7 kg P33YN14GEANGW 1,7 kg
3/4" 71 P33YN16GEMNGW 1,7 kg P33YN16GEANGW 1,7 kg

P 3 3 E N L N W

Combinaison Orifice Taille orifice Purge Plage de pression À ajouter
Configuration C BSPP 1 1/2 4 Purge automatique A Avec manomètre rond uniquement pour
Vanne + Configuration 1 Y NPT 9 3/4 6 Purge manuelle M 0-2 bar; 0,2 MPa Z les configurations
avec lubrificateur
4 bar; 0,4 MPa M
1 Option non disponible
avec F+R+L 8 bar; 0,8 MPa G
17 bar; 1,7 MPa 2 J
Configuration Cuve
F/R+L A Cuve plastique avec enveloppe protectrice G Remarque: Les cuves d'un ensemble sont du même type
F+R+L B Cuve métallique sans jauge visuelle S Exemple: Si « G » est spécifié pour une configuration F+L, les deux seront
équipés d'une cuve en plastique et d'une enveloppe protectrice.
F/R N 2
Uniquement disponible avec l’option cuve métallique
