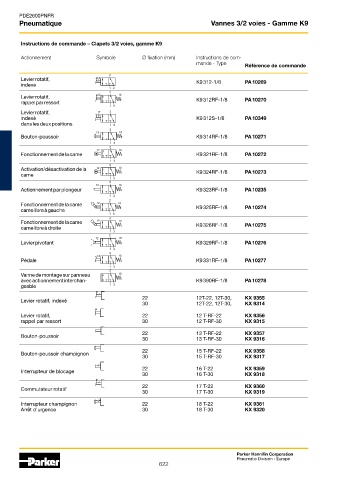

Page 615 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes 3/2 voies - Gamme K9

Instructions de commande – Clapets 3/2 voies, gamme K9

Actionnement Symbole Ø fixation (mm) Instructions de com-
mande - Type Référence de commande

2
Levier rotatif, 12 K9 312-1/8 PA 10269
indexé
1 3
2
Levier rotatif, 12 10 K9 312RF-1/8 PA 10270
rappel par ressort
1 3
Levier rotatif, 12 2
indexé K9 312S-1/8 PA 10349
dans les deux positions 1 3
2
12 10
Bouton-poussoir K9 314RF-1/8 PA 10271
1 3
2
12 10
Fonctionnement de la came K9 321RF-1/8 PA 10272
1 3
2
Activation/désactivation de la 12 10 K9 324RF-1/8 PA 10273
came
1 3
2
12 10
Actionnement par plongeur K9 323RF-1/8 PA 10235
1 3
2
Fonctionnement de la came 12 10 K9 325RF-1/8 PA 10274
came libre à gauche
1 3
2
Fonctionnement de la came 12 10 K9 326RF-1/8 PA 10275
came libre à droite
1 3
2
12 10
Levier pivotant K9 329RF-1/8 PA 10276
1 3
2
12 10
Pédale K9 331RF-1/8 PA 10277
1 3
2
Vanne de montage sur panneau 10
avec actionnement interchan- K9 390RF-1/8 PA 10278
geable 1 3
22 12T-22, 12T-30, KX 9355
Levier rotatif, indexé
30 12T-22, 12T-30, KX 9314
Levier rotatif, 22 12 T-RF-22 KX 9356
rappel par ressort 30 12 T-RF-30 KX 9315
22 13 T-RF-22 KX 9357
Bouton-poussoir
30 13 T-RF-30 KX 9316
22 15 T-RF-22 KX 9358
Bouton-poussoir champignon
30 15 T-RF-30 KX 9317
22 16 T-22 KX 9359
Interrupteur de blocage
30 16 T-30 KX 9318
22 17 T-22 KX 9360
Commutateur rotatif
30 17 T-30 KX 9319
Interrupteur champignon 22 18 T-22 KX 9361
Arrêt d'urgence 30 18 T-30 KX 9320

Parker Hannifin Corporation
Pneumatic Division - Europe
622
