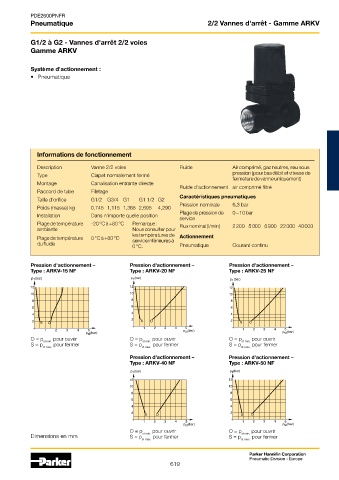

Page 612 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique 2/2 Vannes d'arrêt - Gamme ARKV

G1/2 à G2 - Vannes d'arrêt 2/2 voies
Gamme ARKV

Système d'actionnement :
• Pneumatique

Informations de fonctionnement

Description Vanne 2/2 voies Fluide Air comprimé, gaz neutres, eau sous
Type Clapet normalement fermé pression (pour bas débit et vitesse de
fermeture de vanne uniquement)
Montage Canalisation entrante directe Fluide d'actionnement air comprimé filtré
Raccord de tube Filetage
Caractéristiques pneumatiques
Taille d'orifice G1/2 G3/4 G1 G1 1/2 G2
Pression nominale 6,3 bar
Poids (masse) kg 0,745 1,115 1,365 2,695 4,290
Installation Dans n'importe quelle position Plage de pression de 0 – 10 bar
service
Plage de température -20 °C à +80 °C Remarque : Flux nominal (l/min) 2 200 5 000 6 900 22 000 40 000
ambiante Nous consulter pour
les températures de
Plage de température 0 °C à +80 °C service inférieures à Actionnement
du fluide Pneumatique Courant continu
0 °C.

Pression d'actionnement – Pression d'actionnement – Pression d'actionnement –
Type : ARKV-15 NF Type : ARKV-20 NF Type : ARKV-25 NF

O = p st min. pour ouvrir O = p st min. pour ouvrir O = p st min. pour ouvrir
S = p pour fermer S = p pour fermer S = p pour fermer
st max. st max. st max.
Pression d'actionnement – Pression d'actionnement –
Type : ARKV-40 NF Type : ARKV-50 NF

O = p pour ouvrir O = p pour ouvrir
Dimensions en mm S = p st min. pour fermer S = p st min. pour fermer
st max. st max.

Parker Hannifin Corporation
Pneumatic Division - Europe
619
