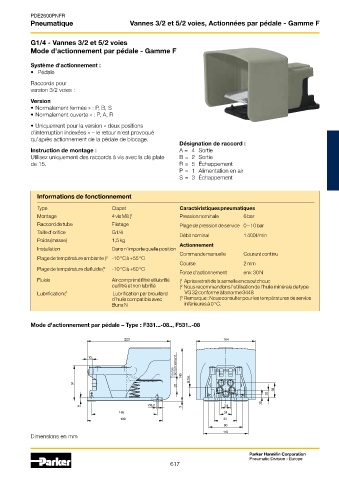

Page 610 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes 3/2 et 5/2 voies, Actionnées par pédale - Gamme F

G1/4 - Vannes 3/2 et 5/2 voies
Mode d'actionnement par pédale - Gamme F

Système d'actionnement :
• Pédale

Raccords pour
version 3/2 voies :
Version
• Normalement fermée » : P, B, S
• Normalement ouverte » : P, A, R

• Uniquement pour la version « deux positions
d'interruption indexées » – le retour n'est provoqué
qu'après actionnement de la pédale de blocage.
Désignation de raccord :
Instruction de montage : A = 4 Sortie
Utilisez uniquement des raccords à vis avec la clé plate B = 2 Sortie
de 15. R = 5 Échappement
P = 1 Alimentation en air
S = 3 Échappement

Informations de fonctionnement

Type Clapet Caractéristiques pneumatiques
Montage 4 vis M8 ( 1 Pression nominale 6 bar
Raccord de tube Filetage Plage de pression de service 0 – 10 bar
Taille d'orifice G1/4
Débit nominal 1 400 l/min
Poids (masse) 1,5 kg
Actionnement
Installation Dans n'importe quelle position
Commande manuelle Courant continu
Plage de température ambiante ( 3 -10 °C à +55 °C
Course 2 mm
Plage de température du fluide ( 3 -10 °C à +60 °C
Force d'actionnement env. 30 N
Fluide Air comprimé filtré et lubrifié ( Après retrait de la semelle en caoutchouc
1
ou filtré et non lubrifié ( Nous recommandons l'utilisation de l'huile minérale de type
2
Lubrification ( 2 Lubrification par brouillard VG 32 conforme à la norme 3448
3
d'huile compatible avec ( Remarque : Nous consulter pour les températures de service
Buna N inférieures à 0 °C.
Mode d'actionnement par pédale – Type : F331...-08.., F531..-08

Course d'actionnement

Dimensions en mm

Parker Hannifin Corporation
Pneumatic Division - Europe
617
