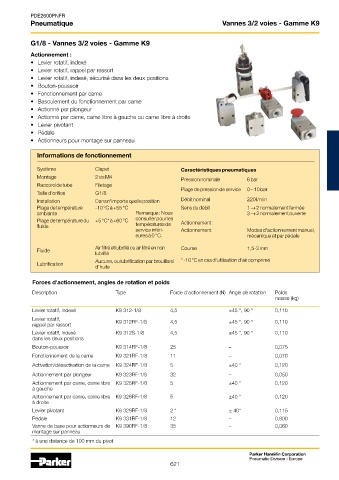

Page 614 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes 3/2 voies - Gamme K9

G1/8 - Vannes 3/2 voies - Gamme K9

Actionnement :
• Levier rotatif, indexé
• Levier rotatif, rappel par ressort
• Levier rotatif, indexé, sécurisé dans les deux positions
• Bouton-poussoir
• Fonctionnement par came
• Basculement du fonctionnement par came
• Actionné par plongeur
• Actionné par came, came libre à gauche ou came libre à droite
• Levier pivotant
• Pédale
• Actionneurs pour montage sur panneau

Informations de fonctionnement

Système Clapet Caractéristiques pneumatiques
Montage 2 vis M4
Pression nominale 6 bar
Raccord de tube Filetage Plage de pression de service 0 – 10 bar
Taille d'orifice G1/8
Installation Dans n'importe quelle position Débit nominal 220 l/min
Plage de température -10 °C à +55 °C Sens du débit 1 → 2 normalement fermée
ambiante Remarque : Nous 3 → 2 normalement ouverte
Plage de température du +5 °C* à +60 °C consulter pour les Actionnement
fluide températures de
service inféri- Actionnement Modes d'actionnement manuel,
eures à 0 °C. mécanique et par pédale

Air filtré et lubrifié ou air filtré en non Course 1,5-3 mm
Fluide
lubrifié
Aucune, ou lubrification par brouillard * -10 °C en cas d'utilisation d'air comprimé
Lubrification
d'huile
Forces d'actionnement, angles de rotation et poids
Description Type Force d'actionnement (N) Angle de rotation Poids
masse (kg)
Levier rotatif, indexé K9 312-1/8 4,5 ±45 °, 90 ° 0,110
Levier rotatif, K9 312RF-1/8 4,5 ±45 °, 90 ° 0,110
rappel par ressort
Levier rotatif, indexé K9 312S-1/8 4,5 ±45 °, 90 ° 0,110
dans les deux positions
Bouton-poussoir K9 314RF-1/8 25 – 0,075
Fonctionnement de la came K9 321RF-1/8 11 – 0,070
Activation/désactivation de la came K9 324RF-1/8 5 ±40 ° 0,120
Actionnement par plongeur K9 323RF-1/8 32 – 0,050
Actionnement par came, came libre K9 325RF-1/8 5 ±40 ° 0,120
à gauche
Actionnement par came, came libre K9 326RF-1/8 5 ±40 ° 0,120
à droite
Levier pivotant K9 329RF-1/8 2 * ± 40° 0,115
Pédale K9 331RF-1/8 12 – 0,800
Vanne de base pour actionneurs de K9 390RF-1/8 35 – 0,060
montage sur panneau
* à une distance de 100 mm du pivot

Parker Hannifin Corporation
Pneumatic Division - Europe
621
