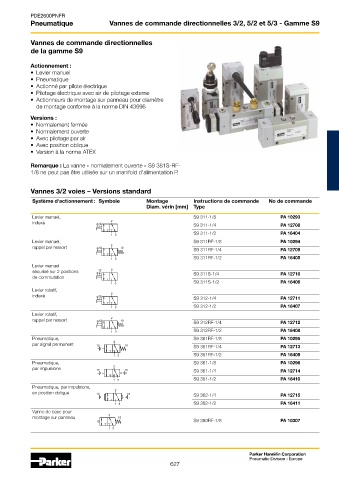

PDE2600PNFR
Pneumatique Vannes de commande directionnelles 3/2, 5/2 et 5/3 - Gamme S9

Vannes de commande directionnelles
de la gamme S9

Actionnement :
• Levier manuel
• Pneumatique
• Actionné par pilote électrique
• Pilotage électrique avec air de pilotage externe
• Actionneurs de montage sur panneau pour diamètre
de montage conforme à la norme DIN 43696
Versions :
• Normalement fermée
• Normalement ouverte
• Avec pilotage par air
• Avec position oblique
• Version à la norme ATEX

Remarque : La vanne « normalement ouverte » S9 381S-RF-
1/8 ne peut pas être utilisée sur un manifold d'alimentation P.

Vannes 3/2 voies – Versions standard
Système d'actionnement : Symbole Montage Instructions de commande No de commande
Diam. vérin [mm] Type
Levier manuel, S9 311-1/8 PA 10293
indexé 12 2 S9 311-1/4 PA 12708
S9 311-1/2 PA 16404
1 3
Levier manuel, S9 311RF-1/8 PA 10294
rappel par ressort 12 2 10
S9 311RF-1/4 PA 12709
1 3 S9 311RF-1/2 PA 16405
Levier manuel
sécurisé sur 2 positions 12 2 S9 311S-1/4 PA 12710
de commutation
1 3 S9 311S-1/2 PA 16406
Levier rotatif,
indexé 12 2
S9 312-1/4 PA 12711
1 3 S9 312-1/2 PA 16407
Levier rotatif,
rappel par ressort 12 2 10 S9 312RF-1/4 PA 12712
S9 312RF-1/2 PA 16408
1 3
Pneumatique, 2 S9 361RF-1/8 PA 10295
par signal permanent 12 10 S9 361RF-1/4 PA 12713

1 3 S9 361RF-1/2 PA 16409
Pneumatique, S9 361-1/8 PA 10296
par impulsions 12 2 10 S9 361-1/4 PA 12714

1 3 S9 361-1/2 PA 16410
Pneumatique, par impulsions,
en position oblique 12 2 10 S9 362-1/4 PA 12715
1 3 S9 362-1/2 PA 16411
Vanne de base pour
montage sur panneau 2 10
12 S9 390RF-1/8 PA 10307
1 3
