PDE2600PNFR

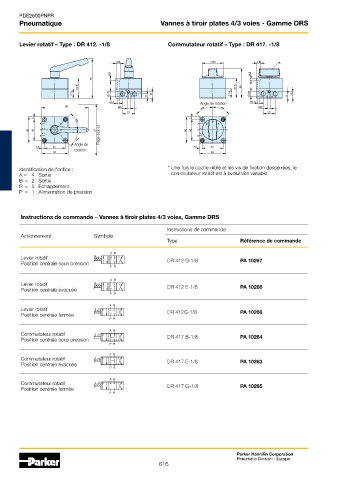

Pneumatique Vannes à tiroir plates 4/3 voies - Gamme DRS

Levier rotatif – Type : DR 412. -1/8 Commutateur rotatif – Type : DR 417. -1/8

Angle de rotation

Plage à pivot

Angle de
rotation

Identification de l'orifice : * Une fois le cache retiré et les vis de fixation desserrées, le
A = 4 Sortie commutateur rotatif est à évolutivité variable.
B = 2 Sortie
R = 5 Échappement
P = 1 Alimentation de pression

Instructions de commande – Vannes à tiroir plates 4/3 voies, Gamme DRS

Instructions de commande
Actionnement Symbole
Type Référence de commande

A B
Levier rotatif a b DR 412 B-1/8 PA 10267
Position centrale sous pression
P R

A B
Levier rotatif a b DR 412 E-1/8 PA 10266
Position centrale évacuée
P R

A B
Levier rotatif a b DR 412G-1/8 PA 10268
Position centrale fermée
P R
A B
Commutateur rotatif a b DR 417 B-1/8 PA 10264
Position centrale sous pression
P R
A B
Commutateur rotatif a b DR 417 E-1/8 PA 10263
Position centrale évacuée
P R

A B
Commutateur rotatif a b DR 417 G-1/8 PA 10265
Position centrale fermée
P R

Parker Hannifin Corporation
Pneumatic Division - Europe
616
