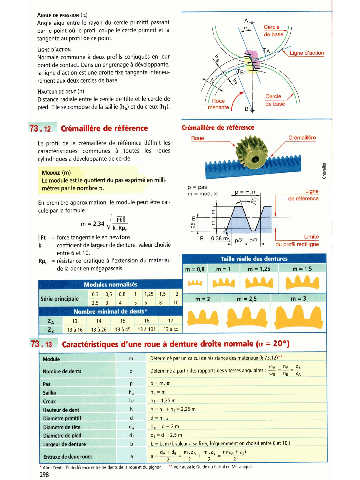

Page 294 - Guide du Dessinateur Industriel

ANGLE DE PRESSION (a)
Angle aigu entre le rayon du cercle primitif passant
par le point où le profil coupe le cercle primitif et la
tangente au profil de ce point.
LIGNE D'ACTION
Normale commune à deux profils conjugués en leur
point de contact. Dans un engrenage à développante,
la ligne d'action est une droite fixe tangente intérieu-
rement aux deux cercles de base.
HAUTEUR DENT (h)
DE
Distance radiale entre le cercle de tête et le cercle de
pied. Elle se compose de la saillie (ha) et du creux (hf).

Crémaillére de référence Crémailkre de référence

Le profil de la crémaillère de référence définit les
caractéristiques communes A toutes les roues
cylindriques à développante de cercle.

MODULE (m) Y
Le module est le quotient du pas exprimé er
mètres par le nombre m. p = pas
m = module We
de WI~#ICB
En premihre approximation, le module peut être cal-
culé par la formule :

IlFtll = force tangentielle en newtons.
k = coefficient de largeur de denture, valeur choisie
entre 6 et 10.
Rpe = résistance pratique à l'extension du matériau
de la dent en mégapascals.

0,3 0,s 0,8 1 1,25 1
Il série principaie
2.5 3 4 5 6 8 101

1
etéristiques a-une roue d aenture droite normale (a = 20°)
