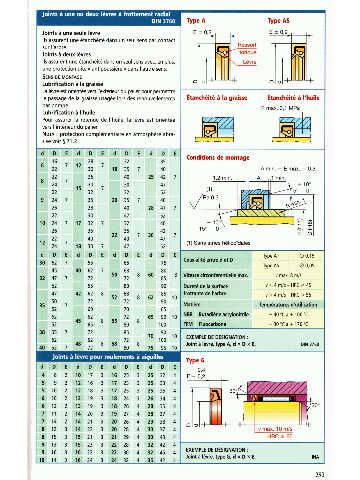

Page 289 - Guide du Dessinateur Industriel

Joints à une seule Ièvre
Ils assurent une étanchéité dans un seul sens par contact
sur I'arbre.
Joints à deux lèvres
Ils assurent une étanchéitb dans un seul sens avec, en plus,
une protection dite « antipoussière » dans l'autre sens.
SENS DE MONTAGE
Lubrification à la graisse
La Iwre est orientée vers l'extérieur du palier pour permettre
le passage de la graisse usagée lors des renouvellements
par pompe. P max. 0,l MPa
Lubrification à i'huile
Pour assurer la retenue de I'huile, la Ièvre est orientée TF?
vers l'intérieur du palier.
NOTA : protection complhentaire en atmosphère abra-
sive voir 5 71.2.

A min. = E max. + 0,3

(1) Sans stries h6licoïdales

Vitesse circonférentielle
Dureté de la surface
frottante de l'arbre
Matière
NBR 1 Butadiène acrylonitrili

EXEMPLE DE DÉSIGNATION :
Joint I lhvre, $pe A, d x D x E,

HRC 3 GO
:
EXEMPLE m DÉSII~F~ATTON
Joint I Ièvre, type G, d x D x E,
