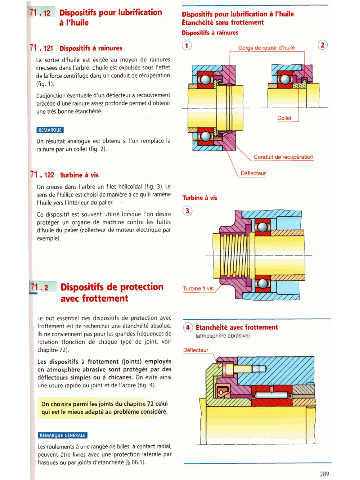

Page 285 - Guide du Dessinateur Industriel

Dispositifs pour lubrification
à I'huile

ri .121 DSsporitifs à rainurer

La sortie d'huile est évitée au moyen de rainures
creusées dans I'arbre. L'huile est expulsée sous l'effet
de la force centrifuge dans un conduit de récupération
(fig. 1).
L'adjonction éventuelle d'un déflecteur à recouvrement
précédé d'une rainure assez profonde permet d'obtenir
une très bonne étanchéité.
\

Un r4sultat analogue est obtenu si I'on remplace la
rainure par un collet (fig. 2).

.122 Wme A wis
On creuse dans I'arbre un filet hélicoïdal (fig. 3). Le
sens de l'hélice est choisi de manière à ce qu'il ramène
l'huile vers l'intérieur du palier. -

Ce dispositif est souvent utilisé lorsque I'on désire
protéger un organe de machine contre les fuites
d'huile du palier (collecteur de moteur électrique par
exemple).

Dispositifs de protection
r
avec frottement

Le but essentiel des dispositifs de protection avec
frottement est de rechercher une étanchéité absolue. @) h&êi<( im frottement
Ils ne conviennent pas pour les grandes fréquences de (atmosphère abrasive)
rotation (fonction de chaque type de joint, voir
chapitre 72).
Les dispositifs à frottement (joints) employés
en atmosphère abrasive sont protégés par des
déflecteurs simples ou à chicanes. On évite ainsi
une usure rapide du joint et de l'arbre (fig. 4).

On choisira parmi les joints du chapitre 72 celui
qui est le mieux adapté au problème considéré.

Les roulements à une rangée de billes, à contact radial,
peuvent être livrés avec une protection latérale par
flasques ou par joints d'étanchéité (5 66.1).
