PDE2600PNFR
Pneumatique Unités de traitement d’air Parker FRL Global

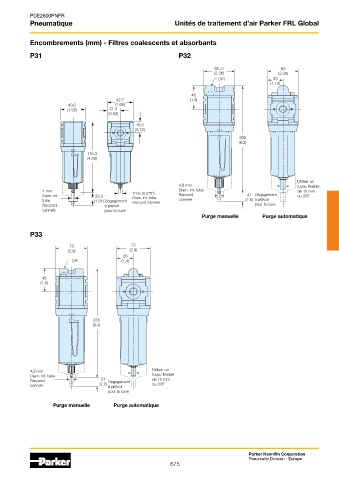

Encombrements (mm) - Filtres coalescents et absorbants

P31 P32

60,.0 60
(2.36) (2.36)
DPI 30
(1.18)
48
42.7 (1.9)
40.0 (1.68)
(1.58) 21.3
(0.84)
18.3
(0.72)
209
(8.2)
116.3
(4.58)

Utiliser un
4,8 mm tuyau flexible
4 mm 7mm (0.275”) Diam. int. tube de 10 mm
Diam. int. 33.3 Diam. int. tube Raccord 41 Dégagement ou 3/8”
tube (1.31) Dégagement Raccord cannelé cannelé (1.6) à prévoir
Raccord à prévoir pour la cuve
cannelé pour la cuve
Purge manuelle Purge automatique

P33

73 73
(2.9) (2.9)
36
DPI (1.4)

48
(1.9)

235
(9.3)

4,8 mm Utiliser un
Diam. int. tube tuyau flexible
Raccord 51 Dégagement de 10 mm
cannelé (2.0) à prévoir ou 3/8”
pour la cuve

Purge manuelle Purge automatique

Parker Hannifin Corporation
Pneumatic Division - Europe
675
