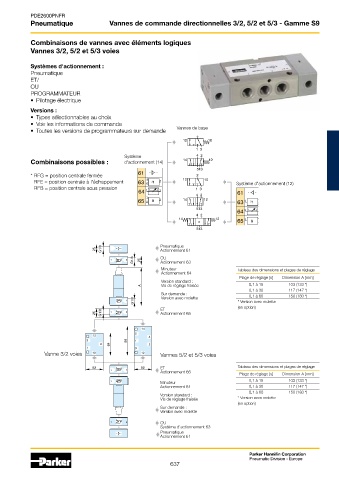

Page 630 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes de commande directionnelles 3/2, 5/2 et 5/3 - Gamme S9

Combinaisons de vannes avec éléments logiques
Vannes 3/2, 5/2 et 5/3 voies

Systèmes d'actionnement :
Pneumatique
ET/
OU
PROGRAMMATEUR
• Pilotage électrique
Versions :
• Types sélectionnables au choix
• Voir les informations de commande
• Toutes les versions de programmateurs sur demande Vannes de base

Système
Combinaisons possibles : d'actionnement (14)

* RFG = position centrale fermée
RFE = position centrale à l'échappement Système d'actionnement (12)
RFB = position centrale sous pression

Pneumatique
Actionnement 61
OU
Actionnement 63
Minuteur Tableau des dimensions et plages de réglage
Actionnement 64
Plage de réglage [s] Dimension A [mm]
Version standard :
Vis de réglage fraisée 0,1 à 15 103 (133 *)
0,1 à 30 117 (147 *)
Sur demande :
Version avec molette 0,1 à 60 150 (180 *)
* Version avec molette
(en option)
ET
Actionnement 65

Vanne 3/2 voies Vannes 5/2 et 5/3 voies

ET Tableau des dimensions et plages de réglage
Actionnement 65 Plage de réglage [s] Dimension A [mm]
Minuteur 0,1 à 15 103 (133 *)
Actionnement 64 0,1 à 30 117 (147 *)
0,1 à 60 150 (180 *)
Version standard :
Vis de réglage fraisée * Version avec molette
(en option)
Sur demande :
Version avec molette
OU
Système d'actionnement 63
Pneumatique
Actionnement 61
