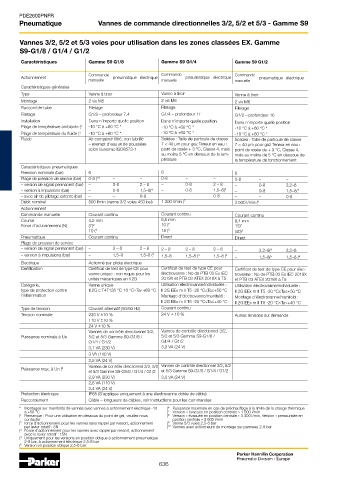

Pneumatique Vannes de commande directionnelles 3/2, 5/2 et 5/3 - Gamme S9

Vannes 3/2, 5/2 et 5/3 voies pour utilisation dans les zones classées EX. Gamme
S9-G1/8 / G1/4 / G1/2

Caractéristiques Gamme S9 G1/8 Gamme S9 G1/4 Gamme S9 G1/2

Commande Commande Commande
Actionnement pneumatique électrique pneumatique électrique pneumatique électrique
manuelle manuelle manuelle
Caractéristiques générales
Type Vanne à tiroir Vanne à tiroir Vanne à tiroir
Montage 2 vis M5 2 vis M6 2 vis M6
Raccord de tube Filetage Filetage Filetage
Filetage G1/8 – profondeur 7,4 G1/4 – profondeur 11 G1/2 – profondeur 16
Installation Dans n'importe quelle position Dans n'importe quelle position Dans n'importe quelle position
Plage de température ambiante ( 1 -10 °C à +60 °C * -10 °C à +60 °C * -10 °C à +60 °C *
Plage de température du fluide ( 1 -10 °C à +60 °C * -10 °C à +60 °C * -10 °C à +60 °C *
Fluide Air comprimé filtré, non lubrifié Solides : Taille de particule de classe Solides : Taille de particule de classe
– exempt d'eau et de poussière 7 < 40 µm pour gaz Teneur en eau : 7 < 40 µm pour gaz Teneur en eau :
selon la norme ISO8573-1 point de rosée + 3 °C, Classe 4, mais point de rosée de + 3 °C, Classe 4,
au moins 5 °C en dessous de la tem- mais au moins de 5 °C en dessous de
pérature la température de fonctionnement
Caractéristiques pneumatiques
Pression nominale (bar) 6 6 6
Plage de pression de service (bar) 0-8 ( 10 – – 0-8 – – 0-8 – –
– version de signal permanent (bar) – 0-8 2 – 8 – 0-8 2 – 8 – 0-8 2,2–8
– version à impulsions (bar) – 0-8 1,5–8( 4 – 0-8 1,5–8( 4 – 0-8 1,5–8( 4
– avec air de pilotage externe (bar) – – 0-8 – – 0-8 – – 0-8
Débit nominal 500 l/min (vanne 3/2 voies 450 bei) 1 300 l/min ( 7 3 500 l/min ( 8
Actionnement
Commande manuelle Courant continu Courant continu Courant continu
Course 4,5 mm 6,5 mm 9,4 mm
Force d'actionnement (N) (7) 2 10 ( 2 15) 2
10 ( 3 15 ( 3 (40) 3
Pneumatique Courant continu Direct Direct
Plage de pression de service
– version de signal permanent (bar) – 2 – 8 2 – 8 2 – 8 2 – 8 2 – 8 – 2,2–8( 9 2,2–8
– version à impulsions (bar) – 1,5–8 1,5–8 ( 4 1,5–8 1,5–8 ( 4 1,5–8 ( 4 – 1,5–8( 5 1,5–8 ( 4
Électrique Actionné par pilote électrique
Certification Certificat de test de type CE pour Certificat de test de type CE pour Certificat de test de type CE pour élec-
vanne unique : non requis pour les électrovanne : No de PTB 03 Ex IEC trovanne : No de PTB 03 Ex IEC 2019X
unités mécaniques en II 2G 2019X et PTB 03 ATEX 2018X à T5 et PTB 03 ATEX 2018X à T5
Catégorie, Vanne unique Utilisation électrovanne/individuelle : Utilisation électrovanne/individuelle :
type de protection contre II 2G c T4T135 °C-10 °C≤Ta≤+60 °C II 2G EEx m II T5 -20 °C≤Ta≤+50 °C II 2G EEx m II T5 -20 °C≤Ta≤+50 °C
l'inflammation Montage d'électrovanne/manifold : Montage d'électrovanne/manifold :
II 2G EEx m II T5 -20 °C≤Ta≤+40 °C II 2G EEx m II T5 -20 °C≤Ta≤+40 °C
Type de tension Courant alternatif (50/60 Hz) Courant continu
Tension nominale 230 V ± 10 % 24 V ± 10 % Autres tensions sur demande
110 V ± 10 %
24 V ± 10 %
Vannes de contrôle directionnel 3/2, Vannes de contrôle directionnel 3/2,
Puissance nominale à Un 5/2 et 5/3 Gamme S9-G1/8 / 5/2 et 5/3 Gamme S9-G1/8 /
G1/4 / G1/2 G1/4 / G1/2
3,1 VA (230 V) 3,3 VA (24 V)
3 VA (110 V)
2,5 VA (24 V)
Vannes de contrôle directionnel 3/2, 5/2 Vannes de contrôle directionnel 3/2, 5/2
Puissance max. à Un ( 6
et 5/3 Gamme S9-G1/8 / G1/4 / G1/2 et 5/3 Gamme S9-G1/8 / G1/4 / G1/2
2,9 VA (230 V) 3,0 VA (24 V)
2,8 VA (110 V)
2,4 VA (24 V)
Protection électrique IP65 (S'applique uniquement à une électrovanne dotée de câble)
Raccordement Câble – longueurs de câbles, voir Instructions pour les commandes
6
* Montages sur manifolds de vannes avec vannes à actionnement électrique -10 ( Puissance maximale en cas de préchauffage à la limite de la charge thermique
à +50 °C ( Version « évacuée en position centrale » 1 000 l/min
7
8
( 1 Remarque : Pour une utilisation en dessous du point de gel, veuillez nous ( Version « évacuée en position centrale » 3 300 l/min, Version « pressurisée en
contacter position centrale » 3 600 l/min
( 2 force d'actionnement pour les vannes sans rappel par ressort, actionnement ( Vanne 5/3 voies 2,5-8 bar
9
par levier rotatif : 5N ( 10 Vannes avec actionneurs de montage sur panneau 2-8 bar
( 3 Force d'actionnement pour les vannes avec rappel par ressort, actionnement
avec le levier rotatif : 15N
( 4 Uniquement pour les versions en position oblique à actionnement pneumatique
2-8 bar, à actionnement électrique 2,5-8 bar
5
( Version en position oblique 2,5-8 bar
