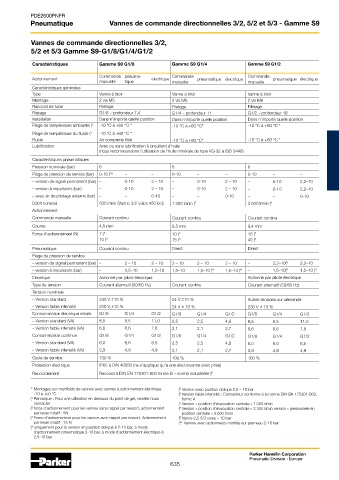

Pneumatique Vannes de commande directionnelles 3/2, 5/2 et 5/3 - Gamme S9

Vannes de commande directionnelles 3/2,
5/2 et 5/3 Gamme S9-G1/8/G1/4/G1/2

Caractéristiques Gamme S9 G1/8 Gamme S9 G1/4 Gamme S9 G1/2

Commande pneuma- Commande Commande
Actionnement électrique pneumatique électrique pneumatique électrique
manuelle tique manuelle manuelle
Caractéristiques générales
Type Vanne à tiroir Vanne à tiroir Vanne à tiroir
Montage 2 vis M5 2 vis M6 2 vis M6
Raccord de tube Filetage Filetage Filetage
Filetage G1/8 – profondeur 7,4 G1/4 – profondeur 11 G1/2 – profondeur 16
Installation Dans n'importe quelle position Dans n'importe quelle position Dans n'importe quelle position
Plage de température ambiante ( 1 -10 °C à +60 °C * -10 °C à +60 °C* -10 °C à +60 °C *
Plage de température du fluide ( 1 -10 °C à +60 °C *
Fluide Air comprimé filtré -10 °C à +60 °C* -10 °C à +60 °C *
Lubrification Avec ou sans lubrification à brouillard d'huile
(nous recommandons l'utilisation de l'huile minérale de type VG 32 à ISO 3448)
Caractéristiques pneumatiques
Pression nominale (bar) 6 6 6
Plage de pression de service (bar) 0-10 ( 10 – – 0-10 – – 0-10 – –
– version de signal permanent (bar) – 0-10 2 – 10 – 0-10 2 – 10 – 0-10 2,2–10
– version à impulsions (bar) – 0-10 2 – 10 – 0-10 2 – 10 – 0-10 2,2–10
– avec air de pilotage externe (bar) – – 0-10 – – 0-10 – – 0-10
Débit nominal 500 l/min (Vanne 3/2 voies 450 bei) 1 300 l/min ( 7 3 500 l/min ( 8
Actionnement
Commande manuelle Courant continu Courant continu Courant continu
Course 4,5 mm 6,5 mm 9,4 mm
Force d'actionnement (N) 7 ( 2 10 ( 2 15 ( 2
10 ( 3 15 ( 3 40 ( 3
Pneumatique Courant continu Direct Direct
Plage de pression de service
– version de signal permanent (bar) – 2 – 10 2 – 10 2 – 10 2 – 10 2 – 10 – 2,2–10( 9 2,2–10
– version à impulsions (bar) – 1,5–10 1,5–10 1,5–10 1,5–10 ( 4 1,5–10 ( 4 – 1,5–10( 5 1,5–10 ( 4
Électrique Actionné par pilote électrique Actionné par pilote électrique
Type de tension Courant alternatif (50/60 Hz) Courant continu Courant alternatif (50/60 Hz)
Tension nominale
– Version standard 230 V ± 10 % 24 V ± 10 % Autres tensions sur demande
– Version faible intensité 230 V ± 10 % 24 V ± 10 % 230 V ± 10 %
Consommation électrique initiale G1/8 G1/4 G1/2 G1/8 G1/4 G1/2 G1/8 G1/4 G1/2
– Version standard (VA) 8,5 8,5 11,0 2,5 2,5 4,8 8,5 8,5 11,0
– Version faible intensité (VA) 6,6 6,6 7,8 2,1 2,1 2,7 6,6 6,6 7,8
Consommation continue G1/8 G1/4 G1/2 G1/8 G1/4 G1/2 G1/8 G1/4 G1/2
– Version standard (VA) 6,0 6,0 8,5 2,5 2,5 4,8 6,0 6,0 8,5
– Version faible intensité (VA) 3,9 4,9 4,9 2,1 2,1 2,7 3,9 4,9 4,9
Cycle de service 100 % 100 % 100 %
Protection électrique IP65 à DIN 40050 (ne s'applique qu'à une électrovanne avec prise)
Raccordement Raccord à DIN EN 175301-803 forme B – norme industrielle (
6

* Montages sur manifolds de vannes avec vannes à actionnement électrique ( Version avec position oblique 2,5 – 10 bar
5
-10 à +50 °C ( Version faible intensité : Connecteur conforme à la norme DIN EN 175301-803,
6
1
( Remarque : Pour une utilisation en dessous du point de gel, veuillez nous forme A
contacter ( Version « position d'évacuation centrale » 1 000 l/min
7
( force d'actionnement pour les vannes sans rappel par ressort, actionnement ( Version « position d'évacuation centrale » 3 300 l/min version « pressurisée en
8
2
par levier rotatif : 5N position centrale » 3 600 l/min
( Force d'actionnement pour les vannes avec rappel par ressort, Actionnement ( Vanne 2,5 5/3 voies – 10 bar
3
9
par levier rotatif : 15 N ( 10 Vannes avec actionneurs montés sur panneau 2-10 bar
( uniquement pour la version en position oblique à 2-10 bar, à mode
4
d'actionnement pneumatique 2-10 bar, à mode d'actionnement électrique à
2,5-10 bar
