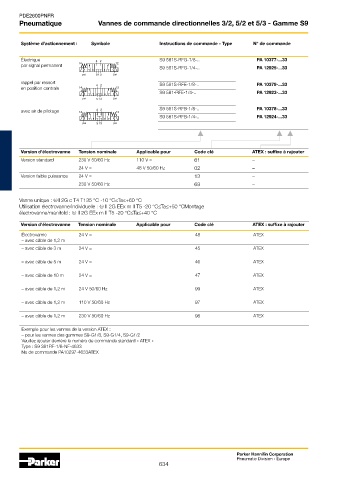

Page 627 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes de commande directionnelles 3/2, 5/2 et 5/3 - Gamme S9

Système d'actionnement : Symbole Instructions de commande - Type N° de commande

Électrique 4 2 S9 581S-RFG-1/8-.. PA 10377-...33
par signal permanent 14 14 12 4 2 12
S9 581S-RFG-1/4-.. PA 12925-...33
pst 5 3 pst
1
1
pst 5 3 pst
rappel par ressort 4 2 S9 581S-RFE-1/8-.. PA 10379-...33
en position centrale 14 12
S9 581-RFE-1/4-.. PA 12923-...33
1
pst 5 3 pst
S9 581S-RFB-1/8-.. PA 10378-...33
avec air de pilotage 14 4 2 12
S9 581S-RFB-1/4-.. PA 12924-...33
1
pst 5 3 pst

Version d'électrovanne Tension nominale Applicable pour Code clé ATEX : suffixe à rajouter
Version standard 230 V 50/60 Hz 110 V = 61 –
24 V = 48 V 50/60 Hz 02 –
Version faible puissance 24 V = 13 –
230 V 50/60 Hz 69 –

Vanne unique : II 2G c T4 T135 °C -10 °C≤Ta≤+60 °C
Utilisation électrovanne/individuelle : II 2G EEx m II T5 -20 °C≤Ta≤+50 °CMontage
électrovanne/manifold : II 2G EEx m II T5 -20 °C≤Ta≤+40 °C

Version d'électrovanne Tension nominale Applicable pour Code clé ATEX : suffixe à rajouter
Électrovanne 24 V = 48 ATEX
– avec câble de 1,2 m
– avec câble de 3 m 24 V = 45 ATEX

– avec câble de 5 m 24 V = 46 ATEX

– avec câble de 10 m 24 V = 47 ATEX

– avec câble de 1,2 m 24 V 50/60 Hz 99 ATEX

– avec câble de 1,2 m 110 V 50/60 Hz 97 ATEX

– avec câble de 1,2 m 230 V 50/60 Hz 98 ATEX

Exemple pour les vannes de la version ATEX :
– pour les vannes des gammes S9-G1/8, S9-G1/4, S9-G1/2
Veuillez ajouter derrière le numéro de commande standard « ATEX »
Type : S9 381RF-1/8-NF-4633
No de commande PA10297-4633ATEX

Parker Hannifin Corporation
Pneumatic Division - Europe
634
