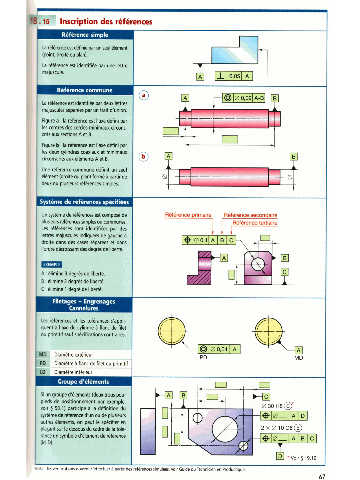

Inscription des réfhnces
1
I
Référence simde
La référence est définie par un seul éiément
(point, droite ou plan).
La référence est identifiée par une lettre
majuscule.

La référence est identifiée par deux lettres
majuscules séparées par un trait d'union.
figure a : la référence est I'axe défini par I
les centres des cercles minimaux circons-
crits aux sections A et B.
I Figure b : la référence est I'axe défini par
les deux cyiindres coaxiaux et minimaux
1
circonscrits aux cléments A et B.
Une référence commune définit un seul
dément (droite ou plan) for& b partir de I
deux ou plusieurs références simples.

1 Systéme de références spécifibes
Un système de dférences est composé de
plusieurs réfhœs simples ou communes.
Les réfbrences sont identifiées par des
kttres majuscules indiquées de gauche b
droite dans des cases separées et dans
l'ordre décroissant des degrés de liberté.

A : élimine 3 degrés de liberte.
B : élimine 2 degrés de liberté.
C : élimine 1 degré de liberté.
Filetages - Engrenages

Les réf6rences et les tolérances s'appli-
quent b I'axe du cyiindre A flanc de filet
w primitif sauf spécifications contraires.

Groupe d'éiéments
Si un groupe d'éléments (deux trous pour
pieds de positionnement par exemple,
voir 5 53.1) part~ipe b la définition du
système de référence d'un ou de plusieurs
autres éiérnents, on peut le specifier en
piaçant sur le dessous du cadre de la tolé
rance un symbole d'dément de rMmce
(ii D).

(Ma : les vérifications doivent s'effeawr A partir des réfhnces simulées, voir Guide du Tcdiniaen en Productique.
