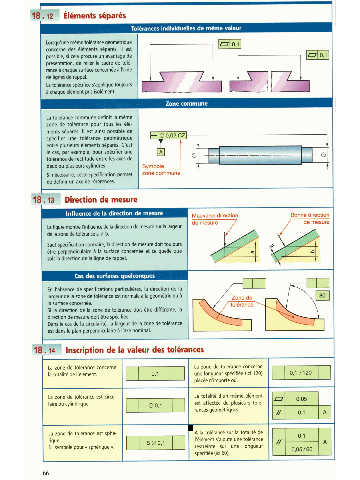

Page 65 - Guide du Dessinateur Industriel

Lorsqu'une même tolérance géométrique
concerne des éléments séparés, il est
possible, si cela procure un avantage de
présentation, de relier le cadre de tolé-
rance à chaque surface concernée à l'aide
de lignes de rappel.
La tolérance spécifiée s'applique toujours
à chaque élément pris isolément.

La tolérance commune définit la même
zone de tolérance pour tous les élé-
ments séparés. II est ainsi possible de
spécifier une tolérance géométrique
entre plusieurs éléments séparés. C'est
le cas, par exemple, pour spécifier une
tolérance de rectitude entre les axes de
deux ou plusieurs cylindres.
Si nécessaire, cette spécification permet
de définir un axe de rérérences.

WF Direction de mesure 1
1
influence de la direction de mesure
La figure montre i'influence de la direction de mesure sur la brgeur
de la zone de tolérance a # b.
Sauf spécification contraire, la direction de mesure doit toujours
être perpendiculaire à la surface concernée et ce quelle que
soit la direction de la ligne de rappel.

En l'absence de spécifications particulières, la direction de la
largeur de la zone de tolérance est normale à la géométrie ou A
la surface concernée.
Si la direction de la zone de tolérance doit être différente, la
direction de mesure doit être spécifiée.
Dans le cas de la circularité, la largeur de la zone de tolerance
est dans le plan perpendiculaire i3 l'axe nominal.

I
lnscritption de la valeur des toiorances
1 La zone de tolérance concerne 1 La zone de tolérance concerne
la totalité de l'élément. une longueur spécifiée (ici 120)
placée n'importe où.

La zone de tolérance est circu- la totalité d'un même élément m
laire ou cylindrique. est affectée de plusieurs tolé-
rances géometriques.

La zone de tolérance est sphé A la tol6rance sur la totalité w
rique. I'éiément s'ajoute une tolérance
S : symbole pour a sphérique ». restreinte sur une longueur
