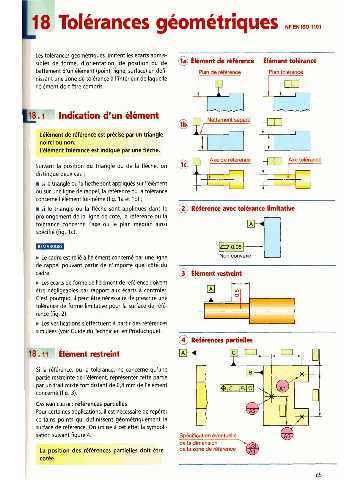

Page 64 - Guide du Dessinateur Industriel

Les tolérances géométriques limitent les écarts admis-
sibles de forme, d'orientation, de position ou de @iknentder«(rcr~e ~~bl(ml
battement d'un élément (point, ligne, surface) en défi-
nissant une zone de tolérance à l'intérieur de laquelle
I'élément doit être compris.

I indication d'un élément

I
ule

Suivant la position du triangle ou de la flèche, on
distingue deux cas :
8 si le triangle w la flèche sont appliqués sur ilélément
ou sur une ligne de rappel, la référence ou la tolérance
concerne I'élément lui-même (fig. 1 a et 1 b) ;
8 si le triangle ou la flèche sont appliqués dans le
prolongement de la ligne de cote, la référence ou la
tolérance concerne l'axe ou le plan médian ainsi
spécifié (fig. lc).
-u

b Le cadre est relié A I'élément concerné par une ligne Non convexe
de rappel pouvant partir de n'importe quel côté du
cadre.
b Les écarts de forme de I'élément de référence doivent
être négligeables par rapport aux écarts A contrôler.
C'est pourquoi il peut être nécessaire de prescrire une
tolérance de forme limitative pour la surface de réfé-
rence (fig. 2). t
b Les vérifications s'effectuent à partir des références
simulées (voir Guide du Technicien en Productique).

Éliment
7 restreint
Si la référence, ou la tolérance, ne concerne qu'une
partie restreinte de I'élément, représenter cette partie
par un trait mixte fort distant de 0,8 mm de I'élément
concerné (fig. 3).
CAS PAR~CUUER : références partielles
Pour certaines applications, il est nécessaire de repérer
certains points qui définissent géométriquement la
surface de référence. On utilise A cet effet la symboli-
sation suivant figure 4.

La ~osition des références ~artielles doit être
