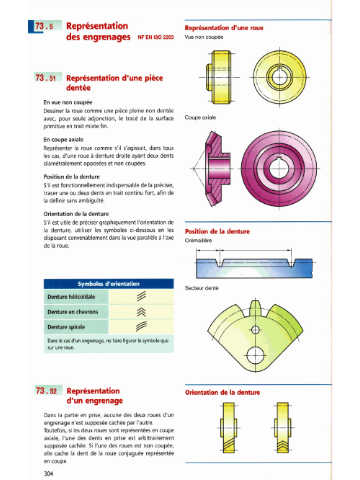

Page 300 - Guide du Dessinateur Industriel

- Représentation

I
'3.5
Représentaion d'une mue
des engrenages NF EN ISO ~ap vue non COU-

' Représentation d'une pièce
dentée

En vue non coupée
Dessiner la roue comme une pièce pleine non dentée
avec, pour seule adjonction, le tracé de la surface Coupe axiale
primitive en trait mixte fin.

En coupe axiale
Représenter la roue comme s'il s'agissait, dans tous
les cas, d'une roue A denture droite ayant deux dents
diametraiement opposées et non coupées.

Position de la denture
S'il est fonctionnellement indispensable de la préciser,
tracer une ou deux dents en trait continu fort, afin de
la définir sans ambiguïté.

Orientation de la denture
S'il est utile de préciser graphiquement l'orientation de
la denture, utiliser les symboles ci-dessous en les Position de la denture
disposant convenablement dans la vue parallèle A l'axe
Crémaillbre
de la roue.

sur une me. -

ùenture neiicoiaaie Secteur denté
Denture en chevrons

pn- 7
Dans le cas d'un engrenage, ne faire figurer le symbole que 1

-1 Représentation Onentath de la denture

d'un engrenage

Dans la partie en prise, aucune des deux roues d'un
engrenage n'est supposée cachée par l'autre.
Toutefois, si les deux roues sont représentées en coupe
axiale, I'une des dents en prise est arbitrairement
supposée cachée. Si I'une des roues est non coupée,
elle cache la dent de la roue conjuguée représentée
en coupe.
