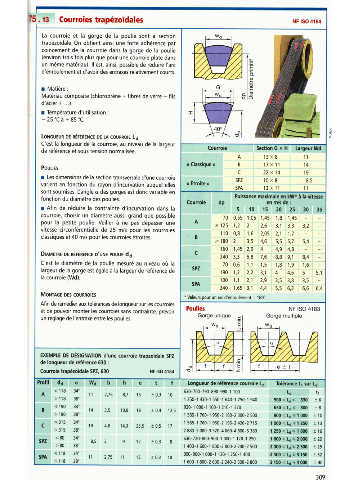

Page 305 - Guide du Dessinateur Industriel

La courroie et la gorge de la poulie sont a section
trapézoïdale. On obtient ainsi une forte adhérence par
coincement de la courroie dans la gorge de la poulie
(environ trois fois plus que pour une courroie plate dans
un méme materiau). II est, ainsi, possible de réduire l'arc
d'enroulement et d'avoir des entraxes relativement courts.

i Matière :
Matériau composite (chloropréne + fibres de verre + fils
d'acier + ...).
i Température d'utilisation :
- 25 "C a + 85 OC.

LONGUEUR RÉFÉRENCE DE LA COURROIE Ld
DE
C'est la longueur de la courroie, au niveau de la largeur
de référence et sous tension normalisée.
Pouu~s
8 Les dimensions de la section transversale d'une courroie
varient en fonction du rayon d'incurvation auquel elles
sont soumises. L'angle a des gorges est donc variable en
fonction du diamètre des poulies.
8 Afin de réduire la contrainte d'incurvation dans la
courroie, choisir un diamètre aussi grand que possible.
pour la petite poulie. Veiller A ne pas dépasser une
vitesse circonférentielle de 25 m/s pour les courroies
classiques et 40 m/s pour les courroies étroites.

DIAM~E RÉFÉRENCE D'UNE POUUE dd
DE
C'est le diamétre de la poulie mesuré au niveau où 1;
largeur de la gorge est égale A la largeur de référence di
la courroie (Wd).

MONTAGE DES COURROIES
Afin de remédier aux tolérances de longueur sur les courroies
et de pouvoir monter les courroies sans contrainte, prévoir
un réglage de I'entraxe entre les poulies.

Courroie trapézoïdale

1 250-1 430-1 550-1 640-1 750-1 940
190 w 14 930-1 000-1 100-1 210-1 370
'@ 3.5 10.8 19 + OA 12,5
190 W 1 560-1 760-1 950-2 180-2 300-2 500
1 565-1 760-1 950-2 195-2 420-2 715
4 14.3 25.5 t 0,s 17
2 880-3 080-3 520-4 060-4 600-5 380
630-720-800-900-1 000-1 120-1 250

11 2,75 11 15 +0,3 10
