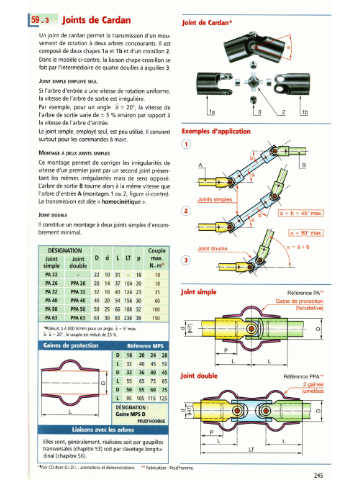

w de Cardan Joint de Cardan*
Un joint de cardan permet la transmission d'un mou-
vement de rotation à deux arbres concourants. II est
composé de deux chapes la et 1 b et d'un croisillon 2.
Dans le modéle ci-contre, la liaison chapecroisillon se
fait par l'intermédiaire de quatre douilles à aiguilles 3.

JOINT SIMPLE EMPLOY~ SEUL
Si I'arbre d'entrée a une vitesse de rotation uniforme,
la vitesse de I'arbre de sortie est irrégulière.
Par exemple, pour un angle 3 = 20°, la vitesse de
I'arbre de sortie varie de + 5 % environ par rapport a
la vitesse de I'arbre d'entrée.
Le joint simple, employé seul, est peu utilisé. II convient
surtout pour les commandes A main.
MONTAGE
ÀFEUX JOINTS SIMPLES
Ce montage permet de corriger les irrégularités de
vitesse d'un premier joint par un second joint présen-
tant les mêmes irrégularités mais de sens opposé.
L'arbre de sortie B tourne alors à la même vitesse que
I'arbre d'entrée A (montages 1 ou 2, figure ci-contre).
La transmission est dite (( homocinétique ».

JOINT M)UBLE
II constitue un montage à deux joints simples d'encom-
brement minimal.

Joint simple Référence PA"
Gaine de protection

I Si â = 20". le couple est réduit de 25 %. I
Valeurs b 4 000 tr/min pour un angle â = 5" max.

Joint doubb Référence PPA"
2 gaines

I PRUD'HOMME
L
1 Lisirons avec ies arbre5 1
I I Elles sont, généralement, réalisées soit par goupilles
transversales (chapitre 53) soit par clavetage longitu-
dinal (chapitre 56).
I
Voir CD-Rom G.I.D.I. : animations et démonstrations. " Fabrication : Pmd'homme.
