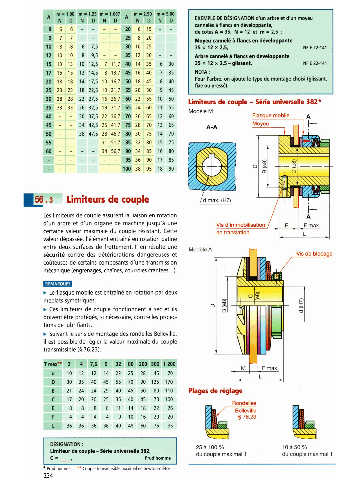

Page 230 - Guide du Dessinateur Industriel

EXEMPLE DE DÉSIGNATION d'un arbre et d'un moyeu
canneles à flancs en développante,
de cotes A = 35, N = 12 et m = 2.5 :
I NF E 22-141
Moyeu cannelé à flancs en développante
35 x 12 x 2,5,
I NF E 22-141
Wre cannelé à flancs en développante
35 x 12 x 2,5 -glissant,
1 Ei:l&bre, on ajoute le type de montage choisi (glissant,
i L
fixe ou pressé).
m t m
1 Mod& M
Flagauemobae a
A-A

-3 Limiteurs de couple
D
Les limiteurs de couple assurent la liaison en rotation
d'un arbre et d'un organe de machine jusqu'à une
certaine valeur maximale du couple résistant. Cette
- Modéle A
valeur dépassée, l'élément entraîné en rotation patine
entre deux surfaces de frottement. II en résulte une
sécurité contre des détériorations dangereuses et
coûteuses de certains composants d'une transmission
mécanique (engrenages, chaînes, courroies crantées...).

b Le flasque mobile est entraîné en rotation par deux
méplats symétriques.
b Ces limiteurs de couple fonctionnent à sec et ils
doivent être protégés, si nécessaire, contre les projec-
tions de lubrifiants.
b Suivant le sens de montage des rondelles Belleville,
il est possible de régler la valeur maximale du couple
transmissible (O 76.23).

DÉSIGNATION : 25à 100 % 10é50%
Limiteur de couple - Série universelle 382,
du couple maximal T du couple maximal T
c =-,
Pwd'homme. Couple transmissible maximal en newton-mètre
