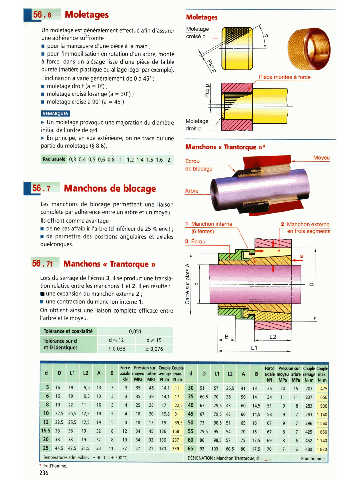

Page 232 - Guide du Dessinateur Industriel

7
Un moletage est généralement effectué afin d'assurer MOietage
une adhérence suffisante : crois6 p = -
a pour la manœuvre d'une pièce à la main ;
a pour l'immobilisation en rotation d'un arbre, monté
à force, dans un alésage lisse d'une pièce de faible fL
dureté (matière plastique ou alliage léger par exemple).
L'inclinaison a varie généralement de O A 45" : Pib montéa force
a moletage droit (a = O") ;
a moletage croisé losange (a = 309 ;
a moletage croisé à 90" (a = 45").

b Un moletage provoque une majoration du diamètre
initial de l'ordre de pI4.
b En principe, en vue extérieure, on ne trace qu'une
partie du moletage (5 8.6). Manchons r 'Is.antoque D*
--mm--
0,3 OP 0.5 0,6 0,8 1.2 1.4 1.5 1.6 ;

-F=--- Manchons de blocage
D
Les manchons de blocage permettent une liaison
complète par adhérence entre un arbre et un moyeu.
Ils offrent comme avantage : 1 Manchon interne
a de ne pas affaiblir l'arbre (d inférieur de 25 % env.) ; \
(6 fentes)
a de permettre des positions angulaires et axiales
quelconques.

Manchons a ïkantoque IB

Lors du serrage de l'écrou 3, il se produit une transla-
tion relative entre les manchons 1 et 2.11 en résulte :
une expansion du manchon externe 2 ;
a une contraction du manchon interne 1.

I'arbre et le moyeu.
Tolérance et coaxialité
Tolérance sur d da15
et D identiques I 0,038 : 0,076 11
