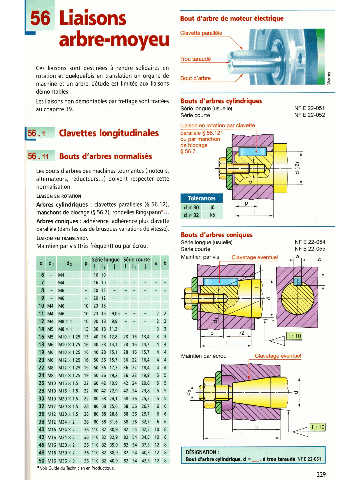

Page 225 - Guide du Dessinateur Industriel

Bout d'arbre de moteur électrique

Ces liaisons sont destinées A rendre solidaires en
rotation et'quelquefois en translation un organe de
machine et un arbre. Cétude est limitée aux liaisons
démontables.
Les liaisons non démontables par frettage sont traitées Bouts d'arbres eyündriques
au chapitre 39. SBrie longue (usuelle)
SBrie courte

- . Clawttes longitudinales

. Bouts d'arbres normalisés

Les bouts d'arbres des machines tournantes (moteurs,
alternateurs, réducteurs ... ) doivent respecter cette
normalisation.
LIAISON EN ROTATION
Arbres cylindriques : clavettes parallèles (5 56-12),
manchons de blocage (5 56.7), rondelles Ringspann*. . .
Arbres coniques : adhérence, adhérence plus clavette
parallèle (dans les cas de brusques variations de vitesse).
Bouts d'arbres coniques
SON EN TRANSLATION
Série longue (usuelle) NF E 22-054
Maintien par vis (très fréquent) ou par écrou.
Série courte NF E 22-055

M6 M10X 1.25 16 40 28 14,l 28 16 14.7
M6 M10X 1,25 16 40 28 15,l 28 16 15,7
Maintien par écrou
M6 M12x1,25 16 50 36 15,7 36 22 16A
M8 Ml2 X 125 19 50 36 17,7 36 22 18,4
M8 Ml2 X 1.25 19 50 36 19,2 36 22 19,9
Ml0 M16X 1,5 22 60 42 19,9 42 24 298
1 Ml0 Ml6 X 1,5 22 60 42 22,9 42 24 233
Ml0 M20 X 1,5 22 80 58 24,l 58 36 25,2
Ml2 M20 X 1,5 28 80 58 25.6 58 36 26,7
-a Ml2 M20 x 1.5 28 80 58 28,6 58 36 29.7
@ Ml2 M24 X 2 28 80 58 31,6 58 36 32.7
i@ Ml6 M24 x 2 36 110 82 30,9 82 54 32,3
@ Ml6 M24 X 2 36 110 82 32,9 82 54 343
Ml6 M3O X 2 36 110 82 35.9 82 54 37,3
a? Ml6 M30 X 2 36 110 82 38,9 82 54 40,3
!$@ Ml6 M36X 3 36 110 82 40,91-==
Voir Guide du Technicien en Productique
