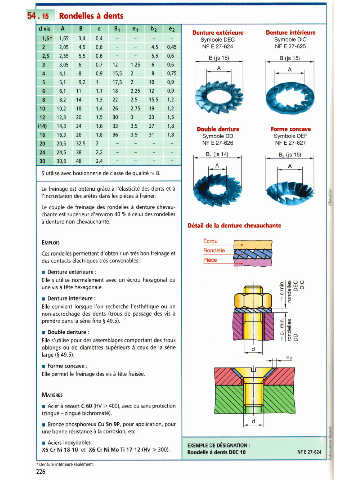

Page 222 - Guide du Dessinateur Industriel

Symbole DEC Symbole DIC
NF E 27-624 NF E 27-625
B (js 15)
I

Double denture F o m w ~
Symbole DD Symbole DEF
NF E 27-626 NF E 27-627

S'utilise avec boulonnerie de classe de qualité 8.

Le freinage est obtenu grilce à l'élasticité des dents et à
l'incrustation des arêtes dans les pièces à freiner.

Le couple de freinage des rondelles A denture chevau-
chante est supérieur d'environ 40 % à celui des rondelles
à denture non chevauchante.
ûMl de b denture chcvauchante
Écrou -

Rondelle '
Ces rondelles permettent d'obtenir un très bon freinage et
des contacts électriques très convenables.
i Denture extérieure :
Elle s'utilise normalement avec un écrou hexagonal ou
une vis à tête hexagonale.
i Denture intérieure :
Elle convient lorsque l'on recherche l'esthétique ou un
non-accrochage des dents (trous de passage des vis à
prendre dans la série fine 5 49.5).
i Double denture :
Elle s'utilise pour des assemblages comportant des trous
oblongs ou de diamètres supérieurs à ceux de la série
large (5 49.5).
i Forme concave :
Elle permet le freinage des vis A tête fraisée.

i Acier à ressort C 60 (HV 3 400). avec ou sans protection
(zingué - zingué bichromate).
i Bronze phosphoreux Cu Sn 9P, pour application, pour
une bonne résistance à la corrosion, etc.
i Aciers inoxydables :
X5 Cr Ni 18-10 et X6 Cr Ni Mo Ti 17-12 (HV 2 300). Ronàeiie I deais DEC 10
knture intbrieure seulement.
