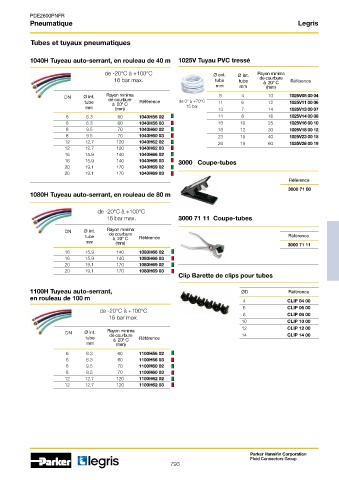

Page 786 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Legris

Tubes et tuyaux pneumatiques

1040H Tuyeau auto-serrant, en rouleau de 40 m 1025V Tuyau PVC tressé

de -20°C à +100°C Ø ext. Ø int. Rayon minima
16 bar max. tube tube de courbure Référence
à 20° C
mm mm (mm)
DN Ø int. Rayon minima 8 4 10 1025V08 00 04
tube de courbure Référence de 0° à +70°C 11 6 12 1025V11 00 06
à 20° C
mm (mm) 15 bar 13 7 14 1025V13 00 07
6 6.3 60 1040H56 02 14 8 16 1025V14 00 08
6 6.3 60 1040H56 03 16 10 25 1025V16 00 10
8 9.5 70 1040H60 02 18 12 30 1025V18 00 12
8 9.5 70 1040H60 03 23 15 40 1025V23 00 15
12 12.7 120 1040H62 02 26 19 60 1025V26 00 19
12 12.7 120 1040H62 03
16 15.9 140 1040H66 02
16 15.9 140 1040H66 03 3000 Coupe-tubes
20 19.1 170 1040H69 02
20 19.1 170 1040H69 03
Référence
3000 71 00
1080H Tuyeau auto-serrant, en rouleau de 80 m

de -20°C à +100°C
16 bar max. 3000 71 11 Coupe-tubes

DN Ø int. Rayon minima
de courbure
tube à 20° C Référence Référence
mm (mm) 3000 71 11
16 15.9 140 1080H66 02
16 15.9 140 1080H66 03
20 19.1 170 1080H69 02
20 19.1 170 1080H69 03
Clip Barette de clips pour tubes

1100H Tuyeau auto-serrant, ØD Référence
en rouleau de 100 m 4 CLIP 04 00

6 CLIP 06 00
de -20°C à +100°C
16 bar max. 8 CLIP 08 00
10 CLIP 10 00
12 CLIP 12 00
DN Ø int. Rayon minima 14 CLIP 14 00
de courbure
tube à 20° C Référence
mm (mm)
6 6.3 60 1100H56 02
6 6.3 60 1100H56 03
8 9.5 70 1100H60 02
8 9.5 70 1100H60 03
12 12.7 120 1100H62 02
12 12.7 120 1100H62 03

Parker Hannifin Corporation
Fluid Connectors Group
793
