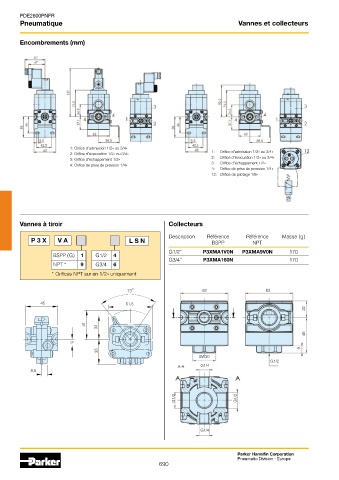

P. 683
PDE2600PNFR
Pneumatique Vannes et collecteurs
Encombrements (mm)
1: Orifice d’admission 1/2» ou 3/4»
2: Orifice d’évacuation 1/2» ou 3/4» 1: Orifice d’admission 1/2» ou 3/4»
3: Orifice d’échappement 1/2» 2: Orifice d’évacuation 1/2» ou 3/4»
4: Orifice de prise de pression 1/4» 3: Orifice d’échappement 1/2»
4: Orifice de prise de pression 1/4»
12: Orifice de pilotage 1/8»
Vannes à tiroir Collecteurs
Description Référence Référence Masse (g)
P 3 X V A L S N BSPP NPT
G1/2” P3XMA1V0N P3XMA9V0N 170
BSPP (G) 1 G1/2 4
G3/4” P3XMA160N 170
NPT * 9 G3/4 6
* Orifices NPT sur en 1/2» uniquement
73 O 62 62
45 61,5
22
41 33
46
9
9
35
SW30
G1/2
G1/4
8,5
G1/2 G1/2
G1/4
