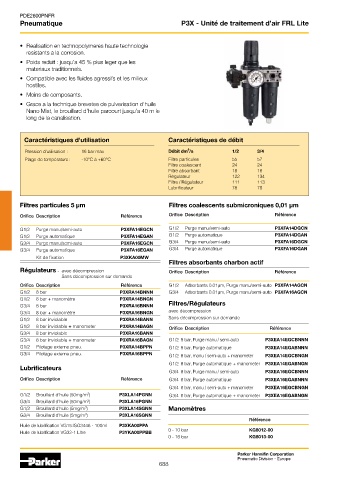

Page 681 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique P3X - Unité de traitement d’air FRL Lite

• Realisation en technopolymeres haute technologie
resistants a la corrosion.
• Poids reduit : jusqu’a 45 % plus leger que les
materiaux traditionnels.
• Compatible avec les fluides agressifs et les milieux
hostiles.
• Moins de composants.
• Grace a la technique brevetee de pulverisation d’huile
Nano Mist, le brouillard d’huile parcourt jusqu’a 40 m le
long de la canalisation.

Caractéristiques d’utilisation Caractéristiques de débit
3
Pression d’utilisation : 16 bar max Débit dm /s 1/2 3/4
Plage de température : -10°C à +60°C Filtre particules 55 57
Filtre coalescent 24 24
Filtre absorbant 18 18
Régulateur 122 134
Filtre / Régulateur 111 113
Lubrificateur 78 78

Filtres particules 5 µm Filtres coalescents submicroniques 0,01 µm

Orifice Description Référence Orifice Description Référence

G1/2 Purge manu/semi-auto P3XFA14EGCN G1/2 Purge manu/semi-auto P3XFA14DGCN
G1/2 Purge automatique P3XFA14EGAN G1/2 Purge automatique P3XFA14DGAN
G3/4 Purge manu/semi-auto P3XFA16EGCN G3/4 Purge manu/semi-auto P3XFA16DGCN
G3/4 Purge automatique P3XFA16EGAN G3/4 Purge automatique P3XFA16DGAN
Kit de fixation P3XKA00MW
Filtres absorbants charbon actif
Régulateurs - avec décompression Orifice Description Référence
Sans décompression sur demande
Orifice Description Référence G1/2 Adsorbants 0.01µm, Purge manu/semi-auto P3XFA14AGCN
G1/2 8 bar P3XRA14BNNN G3/4 Adsorbants 0.01µm, Purge manu/semi-auto P3XFA16AGCN
G1/2 8 bar + manomètre P3XRA14BNGN
G3/4 8 bar P3XRA16BNNN Filtres/Régulateurs
G3/4 8 bar + manomètre P3XRA16BNGN avec décompression
G1/2 8 bar inviolable P3XRA14BANN Sans décompression sur demande
G1/2 8 bar inviolable + manometer P3XRA14BAGN Orifice Description Référence
G3/4 8 bar inviolable P3XRA16BANN
G3/4 8 bar inviolable + manometer P3XRA16BAGN G1/2 8 bar, Purge manu / semi-auto P3XEA14EGCBNNN
G1/2 Pilotage externe pneu. P3XRA14BPPN G1/2 8 bar, Purge automatique P3XEA14EGABNNN
G3/4 Pilotage externe pneu. P3XRA16BPPN G1/2 8 bar, manu / semi-auto + manometer P3XEA14EGCBNGN
G1/2 8 bar, Purge automatique + manometer P3XEA14EGABNGN
Lubrificateurs
G3/4 8 bar, Purge manu / semi-auto P3XEA16EGCBNNN
Orifice Description Référence G3/4 8 bar, Purge automatique P3XEA16EGABNNN
G3/4 8 bar, manu / semi-auto + manometer P3XEA16EGCBNGN
G1/2 Brouillard d’huile (50mg/m ) P3XLA14PGNN G3/4 8 bar, Purge automatique + manometer P3XEA16EGABNGN
3
3
G3/4 Brouillard d’huile (50mg/m ) P3XLA16PGNN
3
G1/2 Brouillard d’huile (5mg/m ) P3XLA14SGNN Manomètres
3
G3/4 Brouillard d’huile (5mg/m ) P3XLA16SGNN
Référence
Huile de lubrification VG15:ISO3448 - 100ml P3XKA00PPA
Huile de lubrification VG32-1 Litre P3YKA00PPBB 0 - 10 bar KG8012-00
0 - 16 bar KG8013-00
Parker Hannifin Corporation
Pneumatic Division - Europe
688
