Pneumatique Unités de traitement d’air Parker FRL Global

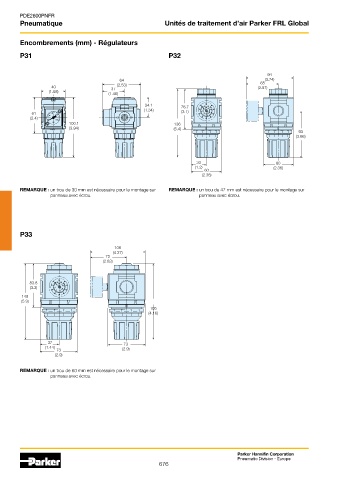

Encombrements (mm) - Régulateurs

P31 P32

94
64 65 (3.74)
40 37 (2.53) (2.57)
(1.58) (1.46)
34.1 78.7
(1.34)
61 (3.1)
(2.4)
100.1 136
(3.94) (5.4)
93
(3.66)

30 60
(1.2) (2.36)
60
(2.36)

REMARQUE : un trou de 30 mm est nécessaire pour le montage sur REMARQUE : un trou de 47 mm est nécessaire pour le montage sur
panneau avec écrou. panneau avec écrou.

P33

108
(4.27)
72
(2.83)

83.8
(3.3)
149
(5.9)
105
(4.16)

37 73
(1.44) (2.9)
73
(2.9)

REMARQUE : un trou de 60 mm est nécessaire pour le montage sur
panneau avec écrou.
