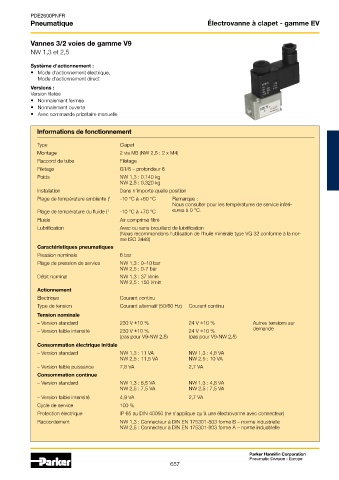

PDE2600PNFR
Pneumatique Électrovanne à clapet - gamme EV

Vannes 3/2 voies de gamme V9
NW 1,3 et 2,5

Système d'actionnement :
• Mode d'actionnement électrique,
Mode d'actionnement direct
Versions :
Version filetée
• Normalement fermée
• Normalement ouverte
• Avec commande prioritaire manuelle

Informations de fonctionnement

Type Clapet
Montage 2 vis M3 (NW 2,5 : 2 x M4)
Raccord de tube Filetage
Filetage G1/8 – profondeur 8
Poids NW 1,3 : 0,140 kg
NW 2,5 : 0,320 kg
Installation Dans n'importe quelle position
Plage de température ambiante ( 1 -10 °C à +60 °C Remarque :
Nous consulter pour les températures de service inféri-
Plage de température du fluide ( 1 -10 °C à +70 °C eures à 0 °C.
Fluide Air comprimé filtré
Lubrification Avec ou sans brouillard de lubrification
(Nous recommandons l'utilisation de l'huile minérale type VG 32 conforme à la nor-
me ISO 3448)
Caractéristiques pneumatiques
Pression nominale 6 bar
Plage de pression de service NW 1,3 : 0–10 bar
NW 2,5 : 0-7 bar
Débit nominal NW 1,3 : 37 l/min
NW 2,5 : 150 l/min
Actionnement
Électrique Courant continu
Type de tension Courant alternatif (50/60 Hz) Courant continu
Tension nominale
– Version standard 230 V ±10 % 24 V ±10 % Autres tensions sur
– Version faible intensité 230 V ±10 % 24 V ±10 % demande
(pas pour V9-NW 2,5) (pas pour V9-NW 2,5)
Consommation électrique initiale
– Version standard NW 1,3 : 11 VA NW 1,3 : 4,8 VA
NW 2,5 : 11,5 VA NW 2,5 : 10 VA
– Version faible puissance 7,8 VA 2,7 VA
Consommation continue
– Version standard NW 1,3 : 8,5 VA NW 1,3 : 4,8 VA
NW 2,5 : 7,5 VA NW 2,5 : 7,5 VA
– Version faible intensité 4,9 VA 2,7 VA
Cycle de service 100 %
Protection électrique IP 65 au DIN 40050 (ne s'applique qu'à une électrovanne avec connecteur)
Raccordement NW 1,3 : Connecteur à DIN EN 175301-803 forme B – norme industrielle
NW 2,5 : Connecteur à DIN EN 175301-803 forme A – norme industrielle

Parker Hannifin Corporation
Pneumatic Division - Europe
657
