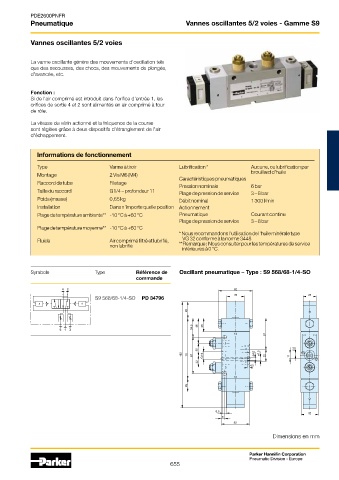

Page 648 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Vannes oscillantes 5/2 voies - Gamme S9

Vannes oscillantes 5/2 voies

La vanne oscillante génère des mouvements d'oscillation tels
que des secousses, des chocs, des mouvements de plongée,
d'avancée, etc.

Fonction :
Si de l'air comprimé est introduit dans l'orifice d'entrée 1, les
orifices de sortie 4 et 2 sont alimentés en air comprimé à tour
de rôle.
La vitesse du vérin actionné et la fréquence de la course
sont réglées grâce à deux dispositifs d'étranglement de l'air
d'échappement.

Informations de fonctionnement

Type Vanne à tiroir Lubrification * Aucune, ou lubrification par
Montage 2 Vis M6 (M4) Caractéristiques pneumatiques brouillard d'huile
Raccord de tube Filetage Pression nominale 6 bar
Taille du raccord G1/4 – profondeur 11 Plage de pression de service 3 – 8 bar
Poids (masse) 0,65 kg Débit nominal 1 300 l/min
Installation Dans n'importe quelle position Actionnement
Plage de température ambiante** -10 °C à +60 °C Pneumatique Courant continu
Plage de pression de service 3 – 8 bar
Plage de température moyenne** -10 °C à +60 °C
* Nous recommandons l'utilisation de l'huile minérale type
Fluide Air comprimé filtré et lubrifié, VG 32 conforme à la norme 3448
non lubrifié **Remarque : Nous consulter pour les températures de service
inférieures à 0 °C.

Symbole Type Référence de Oscillant pneumatique – Type : S9 568/68-1/4-SO
commande

S9 568/68-1/4-SO PD 34796

Dimensions en mm
