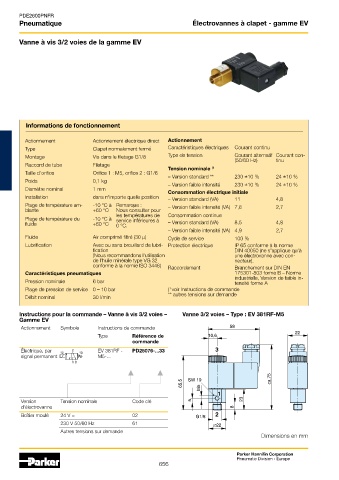

Pneumatique Électrovannes à clapet - gamme EV

Vanne à vis 3/2 voies de la gamme EV

Informations de fonctionnement

Actionnement Actionnement électrique direct Actionnement
Type Clapet normalement fermé Caractéristiques électriques Courant continu
Montage Vis dans le filetage G1/8 Type de tension Courant alternatif Courant con-
(50/60 Hz) tinu
Raccord de tube Filetage
Tension nominale (1
Taille d'orifice Orifice 1 : M5, orifice 2 : G1/8
– Version standard ** 230 ±10 % 24 ±10 %
Poids 0,1 kg
– Version faible intensité 230 ±10 % 24 ±10 %
Diamètre nominal 1 mm Consommation électrique initiale
Installation dans n'importe quelle position – Version standard (VA) 11 4,8
Plage de température am- -10 °C à Remarque : – Version faible intensité (VA) 7,8 2,7
biante +60 °C Nous consulter pour
les températures de Consommation continue
Plage de température du -10 °C à service inférieures à
fluide +60 °C 0 °C. – Version standard (VA) 8,5 4,8
– Version faible intensité (VA) 4,9 2,7
Fluide Air comprimé filtré (30 µ) Cycle de service 100 %
Lubrification Avec ou sans brouillard de lubri- Protection électrique IP 65 conforme à la norme
fication DIN 40050 (ne s'applique qu'à
(Nous recommandons l'utilisation une électrovanne avec con-
de l'huile minérale type VG 32 necteur).
conforme à la norme ISO 3448) Raccordement Branchement sur DIN EN
Caractéristiques pneumatiques 175301-803 forme B – Norme
industrielle, Version de faible in-
Pression nominale 6 bar tensité forme A
Plage de pression de service 0 – 10 bar ( voir Instructions de commande
1
Débit nominal 30 l/min ** autres tensions sur demande

Instructions pour la commande – Vanne à vis 3/2 voies – Vanne 3/2 voies – Type : EV 381RF-M5
Gamme EV
Actionnement Symbole Instructions de commande
Type Référence de
commande
Électrique, par 12 2 10 EV 381RF - PD25076-...33
signal permanent M5-...
1 3

Version Tension nominale Code clé
d'électrovanne
Boîtier moulé 24 V = 02
230 V 50/60 Hz 61
Autres tensions sur demande
Dimensions en mm
