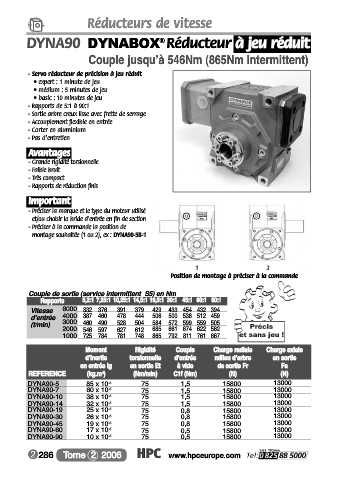

Réducteurs de vitesse
                                 DYNA90     DYNABOX Réducteur à jeu réduit
                                                         ®
                                            Couple jusqu’à 546Nm (865Nm intermittent)
                                 - Servo réducteur de précision à jeu réduit
                                  • expert : 1 minute de jeu
                                  • médium : 5 minutes de jeu
                                  • basic : 10 minutes de jeu
                                 - Rapports de 5:1 à 90:1
                                 - Sortie arbre creux lisse avec frette de serrage
                                 - Accouplement flexible en entrée
                                 - Carter en aluminium
                                 - Pas d’entretien
                                 Avantages
                                 - Grande rigidité torsionnelle
                                 - Faible bruit
                                 - Très compact
                                 - Rapports de réduction finis
                                 Important
                                 - Préciser la marque et le type du moteur utilisé
                                  et/ou choisir la bride d’entrée en fin de section
                                 - Préciser à la commande la position de
                                  montage souhaitée (1 ou 2), ex : DYNA90-5B-1


                                                               1           2
                                                          Position de montage à préciser à la commande
                                 Couple de sortie (service intermittent  S5) en Nm
                                   Rapports  5,2:1 7,25:1 10,25:1 14,5:1 19,5:1 30:1 45:1 60:1 90:1
                                  Vitesse   6000 332 376  391  379  429  433 454 432 394
                                  d’entrée  4000 387 460  478  444  506  500 538 512 459
                                  (t/min)  3000 460 490  528  504  584  572 599 559 505
                                       2000 546 597  627  612  685  661 674 622 562
                                       1000 725 784  781  748  865  792 811 761 667
                                           Moment   Rigidité  Couple  Charge radiale  Charge axiale
                                           d’inertie  torsionnelle  d’entrée  milieu d’arbre  en sortie
                                           en entrée ig  en sortie Et  à vide  de sortie Fr  Fa
                                 REFERENCE  (kg.m ) 2  (Nm/min)  C1f (Nm)  (N)  (N)
                                 DYNA90-5   85 x 10 -5  75  1,5     15800    13000
                                 DYNA90-7   60 x 10 -5  75  1,5     15800    13000
                                 DYNA90-10  38 x 10 -5  75  1,5     15800    13000
                                 DYNA90-14  32 x 10 -5  75  1,5     15800    13000
                                 DYNA90-19  25 x 10 -5  75  0,8     15800    13000
                                 DYNA90-30  26 x 10 -5  75  0,8     15800    13000
                                 DYNA90-45  19 x 10 -5  75  0,8     15800    13000
                                 DYNA90-60  17 x 10 -5  75  0,5     15800    13000
                                 DYNA90-90  10 x 10 -5  75  0,5     15800    13000
