Afin d'éviter que les rondelles-logement ne s'ex-
centrent sous leur propre poids ou sous l'action
d'éventuelles vibrations, il est nécessaire que la
butée soit constamment chargée.
Une précharge minimale est assurée par I'intermé-
diaire d'un dispositif élastique (ressort hélicoïdal,
rondelle élastique, patin de caoutchouc, etc.).
Co
On prend habituellement : F' .- -
1 O00 '
F' = précharge axiale sur la butée,
Co = charge statique de base sur la butée.

Le montage en boîtier rapporté est conseillé
s'il facilite l'usinage ou si le logement est dans
un bâti en deux pièces.

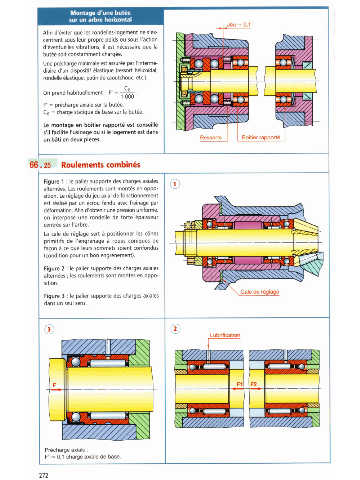

Figure 1 : le palier supporte des charges axiales
alternées. Les roulements sont montés en oppo-
sition. Le réglage du jeu axial de fonctionnement
est réalisé par un écrou fendu avec freinage par
déformation. Afin d'obtenir une pression uniforme,
on interpose une rondelle de forte épaisseur
centrée sur l'arbre.
La cale de réglage sert à positionner les cônes
primitifs de l'engrenage à roues coniques de
façon à ce que leurs sommets soient confondus
(condition pour un bon engrénement).

Figure 2 : le palier supporte des charges axiales
alternées ; les roulements sont montés en oppo-
sition.

Figure 3 : le palier supporte des charges axiales
dans un seul sens. I

I
Précharge axiale :
F' - 0,l charge axiale de base.
