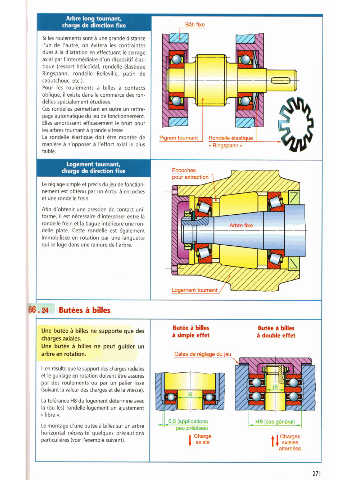

Page 267 - Guide du Dessinateur Industriel

1 charge de direction fixe
Arbre long tournant,

les roulements sont à une grande distance
Jn de l'autre, on évitera les contraintes
aues à la dilatation en effectuant le serrage
axial par l'intermédiaire d'un dispositif élas-
tique (ressort hélicoïdal, rondelle élastique
Ringspann, rondelle Belleville, patin de
caoutchouc, etc.).
Pour les roulements à billes à contacts
oblique, il existe dans le commerce des ron-
delles spécialement étudiées.
Ces rondelles permettent en outre un rattra-
page automatique du jeu de fonctionnement.
Elles amortissent efficacement le bruit pour
les arbres tournant à grande vitesse.
La rondelle élastique doit être montée de
manière à s'opposer à l'effort axial le plus
faible.

Le réglage simple et précis du jeu de fonction-
nement est obtenu par un écrou à encoches
et une rondelle frein.
Afin d'obtenir une pression de contact uni-
forme, il est nécessaire d'interposer entre la
rondelle frein et la bague intérieure une ron-
delle plate. Cette rondelle est également
immobilisée en rotation par une languette
qui se loge dans une rainure de i'arbre.

une butée à billes ne prre qué des
charges axiales.
Une butée billes nt-wut guider un
1 alae en rotation.

II en résulte que le support des charges radiales
et le guidage en rotation doivent être assurés
par des roulements ou par un palier lisse
(suivant la valeur des charges et de la vitesse).
La tolérance H8 du logement détermine avec
la (ou les) rondelle-logement un ajustement
« libre n.
Le montage d'une butée à billes sur un arbre
horizontal nécessite quelques précautions
particulières (voir l'exemple suivant).
