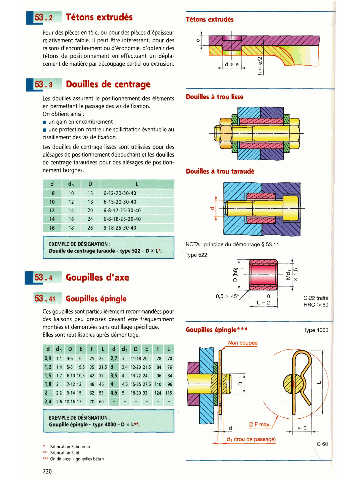

Page 216 - Guide du Dessinateur Industriel

Tétons extrudés Tétons extrudés
D
Pour des pièces en tdle, ou pour des pièces d'épaisseur
relativement faible, il peut être intéressant, pour des
raisons d'encombrement ou d'économie, d'obtenir des
tétons de positionnement en effectuant un dépla-
cement de matière par découpage partiel ou extrusion.

Douilles de centrage

Les douilles assurent le positionnement des éléments Douilles I trou lisse
en permettant le passage des vis de fixation.
On obtient ainsi :
8 un gain en encombrement ;
8 une protection contre une sollicitation éventuelle au
cisaillement des vis de fixation.
Les douilles de centrage lisses sont utilisées pour des
alésages de positionnement débouchant et les douilles
de centrage taraudées pour des alésages de position-
nement borgnes. Douiiies A trou taraudé

NOTA : principe du d6rnontage 5 53.1 l
Type 522

Goupilles d'axe

Goupilles hpingle C 22 trait
HRC 6
Ces goupilles sont particuli&ement recommandées pour
des liaisons peu précises devant être fréquemment
montées et démontées sans outillage spécifique.
Elles sont réutilisables après démontage.

I EXEMPLE DE DÉSIGNATION :
Goupille épingk -type 4ûW - D x L-.

* Fabrication Rabourdin.
** Fabrication Safil.
On dit aussi n goupilles bêta n.
