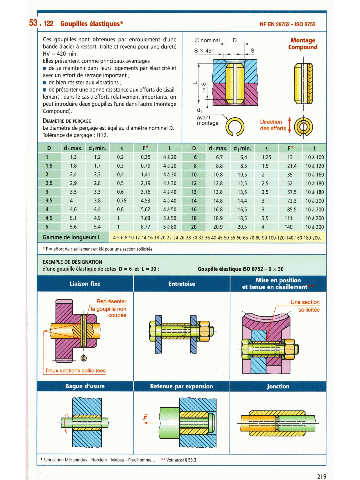

Page 215 - Guide du Dessinateur Industriel

Ces goupilles sont obtenues par enroulement d'une
bande d'acier A ressort, traité et revenu pour une dureté
HV = 420 min.
Elles prbsentent comme principaux avantages :
8 de se maintenir dans leurs logements par élasticité et
avec un effort de serrage important ;
8 de bien résister aux vibrations ;
8 de présenter une bonne résistance aux efforts de cisail-
lement ; dans le cas d'efforts relativement importants, on
peut introduire deux goupilles I'une dans l'autre (montage
Compound).
avant
DWMhRE DE PERÇAGE montage
Le diamètre de perçage est égal au diamètre nominal D.
Tolérance de perçage : H 12.

13,8 13,s 2,s
14,8 14,4 3
16,8 16,s 3

249 20,s 4

Goupille elastique ISO 8752 - 6 x 30
Mise en position
Liaison fixe Entretoise
et tenue en cisailkment **

1 Fabrication Mécanindus - Norelem - Mubea - Prud'homme ... ** Voir aussi 5 53.3. 1
