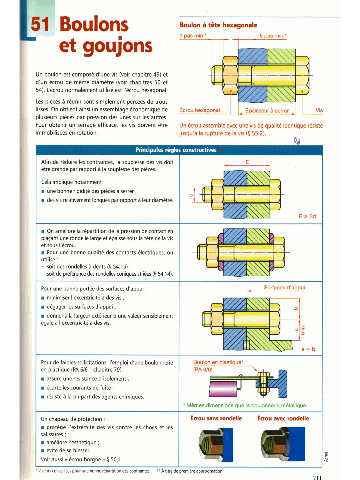

Page 207 - Guide du Dessinateur Industriel

2pasmln?-, i-
Boulon I tête haragonrk

Un boulon est composé d'une vis (voir chapitre 49) et
d'un écrou de même diamètre (voir chapitres 50 et
54). L'écrou normalement utilisé est l'écrou hexagonal.
Les pièces à réunir sont simplement percées de trous
lisses. On obtient ainsi un assemblage économique de 1
plusieurs pièces par pression des unes sur les autres.
Pour obtenir un serrage efficace, les vis doivent être Un éya) asembi4 awer une de Q kl?jldquerSsirtr!
immobilisées en rotation. jiisau*b~ir niptt~redcfavis(~

L
PrinQpaies règles constructives
Afin de réduire les contraintes, la souplesse des vis doit
être grande par rapport à la souplesse des pièces.
Cela implique notamment :
i une bonne rigidité des pièces à serrer ;
i des vis relativement longues par rapport à leur diamètre.

i On améliore la répartition de la pression de contact en
plaçant une rondelle large et épaisse sous la tête de la vis
et sous l'écrou.
i Pour une bonne qualité des contacts électriques, on
utilise :
- soit des rondelles à dents (5 54.1 5) ;
- soit de préférence des rondelles coniques striées (5 54.14).

Pour une bonne portée des surfaces d'appui :
i minimiser I'excentricité a des vis ;
i dégager les surfaces d'appui ;
i donner A la largeur extérieur b une valeur sensiblement
égale A I'excentricité a des vis.

Pour de faibles sollicitations, l'emploi d'une boulonnerie
en plastique (PA 616 -chapitre 79) :
i assure une résistance d'isolement ;
i écarte les courants de fuite ;
i résiste à la plupart des agents chimiques.

Un chapeau de protection : krou sans rondeh Écrou avec rondeik
i protège l'extrémité des vis contre les chocs et les
salissures ;
i améliore l'esthétique ;
i évite de se blesser.
Voir aussi u écrou borgne n 5 50.1.
