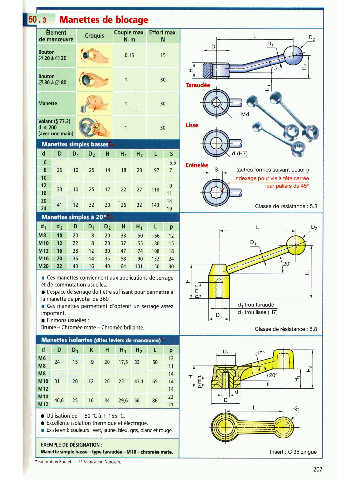

Manettes
1 de blocage
ClhJk! S ! - (autres formes suivant besoin)
Classe de résistance : 5.8
m Ces manettes conviennent aux applications de serrage
et de commutation usuelles.
Cespace de serrage doit être suffisant pour permettre à
la manette de pivoter de 360".
m Ces manettes permettent d'obtenir un serrage assez dl trou taraudé
important. d2 trou lisse (H7)
Finitions usuelles :
Brunie - Chromée mate - Chromée brillante. Classe de résistance : 5.8
[ Utilisation de - 50 OC à + 155 OC.
1 Excellente isolation thermique et électrique.
m Existe en 6 couleurs : vert, jaune, bleu, gris, blanc et rouge.
,
Inseri : C 35 zingué
Fabrication Boutet. ** Fabrication Norelem.
