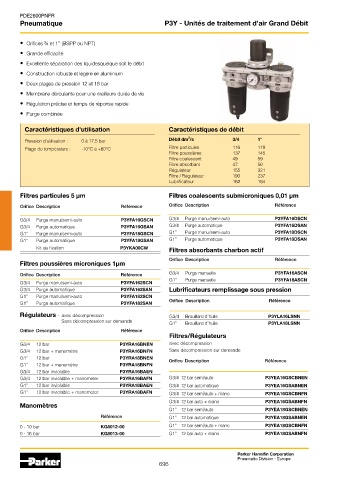

Page 689 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique P3Y - Unités de traitement d’air Grand Débit

• Orifices ¾ et 1’’ (BSPP ou NPT)
• Grande efficacité
• Excellente séparation des liquidesquelque soit le débit
• Construction robuste et légère en aluminium

• Deux plages de pression 12 et 16 bar
• Membrane déroulante pour une meilleure durée de vie
• Régulation précise et temps de réponse rapide
• Purge combinée

Caractéristiques d’utilisation Caractéristiques de débit
3
Pression d’utilisation : 0 à 17,5 bar Débit dm /s 3/4 1”
Plage de température : -10°C à +60°C Filtre particules 116 119
Filtre poussières 137 145
Filtre coalescent 49 59
Filtre absorbant 47 50
Régulateur 155 321
Filtre / Régulateur 190 237
Lubrificateur 162 184

Filtres particules 5 µm Filtres coalescents submicroniques 0,01 µm

Orifice Description Référence Orifice Description Référence

G3/4 Purge manu/semi-auto P3YFA16GSCN G3/4 Purge manu/semi-auto P3YFA16DSCN
G3/4 Purge automatique P3YFA16GSAN G3/4 Purge automatique P3YFA16DSAN
G1” Purge manu/semi-auto P3YFA18GSCN G1” Purge manu/semi-auto P3YFA18DSCN
G1” Purge automatique P3YFA18GSAN G1” Purge automatique P3YFA18DSAN
Kit de fixation P3YKA00CW Filtres absorbants charbon actif
Orifice Description Référence
Filtres poussières microniques 1µm

Orifice Description Référence G3/4 Purge manuelle P3YFA16ASCN
G1” Purge manuelle P3YFA18ASCN
G3/4 Purge manu/semi-auto P3YFA162SCN
G3/4 Purge automatique P3YFA162SAN Lubrificateurs remplissage sous pression
G1” Purge manu/semi-auto P3YFA182SCN
G1” Purge automatique P3YFA182SAN Orifice Description Référence
Régulateurs - avec décompression G3/4 Brouillard d’huile P3YLA16LSNN
Sans décompression sur demande G1” Brouillard d’huile P3YLA18LSNN
Orifice Description Référence
Filtres/Régulateurs
G3/4 12 bar P3YRA16BNEN avec décompression
G3/4 12 bar + manomètre P3YRA16BNFN Sans décompression sur demande
G1” 12 bar P3YRA18BNEN
Orifice Description Référence
G1” 12 bar + manomètre P3YRA18BNFN
G3/4 12 bar inviolable P3YRA16BAEN
G3/4 12 bar inviolable + manometer P3YRA16BAFN G3/4 12 bar semi/auto P3YEA16GSCBNEN
G1” 12 bar inviolable P3YRA18BAEN G3/4 12 bar automatique P3YEA16GSABNEN
G1” 12 bar inviolable + manometer P3YRA18BAFN G3/4 12 bar semi/auto + mano P3YEA16GSCBNFN
G3/4 12 bar auto + mano P3YEA16GSABNFN
Manomètres
G1” 12 bar semi/auto P3YEA18GSCBNEN
Référence G1” 12 bar automatique P3YEA18GSABNEN
0 - 10 bar KG8012-00 G1” 12 bar semi/auto + mano P3YEA18GSCBNFN
0 - 16 bar KG8013-00 G1” 12 bar auto + mano P3YEA18GSABNFN

Parker Hannifin Corporation
Pneumatic Division - Europe
696
