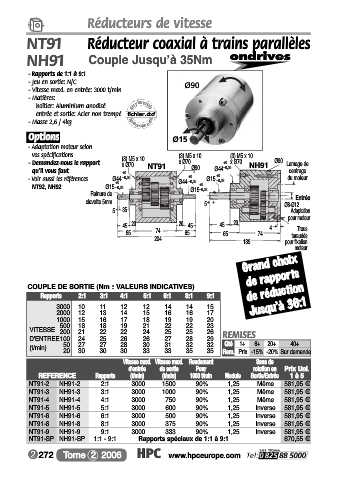

Page 274 - HPC 2 transmissions de puissance

Réducteurs de vitesse
NT91 Réducteur coaxial à trains parallèles
NH91 Couple Jusqu’à 35Nm ondrives
- Rapports de 1:1 à 9:1
- Jeu en sortie: N/C Ø90
- Vitesse maxi. en entrée: 3000 t/min
- Matières:
boîtier: Aluminium anodisé
surleweb
entrée et sortie: Acier non trempé fichier.dxf
hpceurope.com
- Masse 2,6 / 4kg
Options Ø15
- Adaptation moteur selon
vos spécifications (3) M5 x 10 (3) M5 x 10 (3) M5 x 10
- Demandez-nous le rapport x Ø70 NT91 x Ø70 +0 x Ø70 NH91 Ø90 Lamage de
qu'il vous faut Ø90 Ø44 –0,05 centrage
+0
+0
- Voir aussi les références Ø44 –0,05 +0 Ø15–0,02 du moteur
+0 Ø44 –0,05
NT92, NH92 Ø15–0,02 +0
Rainure de Ø15 –0,02 Entrée
clavette 5mm 5 Ø8-Ø12
5 35 Adaptation
pour moteur
45 20 20 45 45 20 4 Trous
65 74 65 65 74
204 taraudés
139 pour fixation
moteur
Grand choix
de rapports
COUPLE DE SORTIE (Nm : VALEURS INDICATIVES)
Rapports 2:1 3:1 4:1 5:1 6:1 8:1 9:1 de réduction
3000 10 11 12 12 14 14 15 Jusqu’à 36:1
2000 12 13 14 15 16 16 17
1000 15 16 17 18 19 19 20
500 18 18 19 21 22 22 23
VITESSE 200 21 22 22 24 25 25 26
D'ENTREE 100 24 25 26 26 27 28 29 REMISES
Qté
1+
20+
6+
40+
(t/min) 50 27 27 28 30 31 32 32 Rem. Prix -15% -20% Sur demande
33
33
35
35
30
30
30
20
Vitesse maxi. Vitesse maxi. Rendement Sens de
d'entrée de sortie Pour rotation en Prix Uni.
REFERENCE Rapports (t/min) (t/min) 1000 t/min Module Sortie/Entrée 1 à 5
NT91-2 NH91-2 2:1 3000 1500 90% 1,25 Même 581,95 F
NT91-3 NH91-3 3:1 3000 1000 90% 1,25 Même 581,95 F
NT91-4 NH91-4 4:1 3000 750 90% 1,25 Même 581,95 F
NT91-5 NH91-5 5:1 3000 600 90% 1,25 Inverse 581,95 F
NT91-6 NH91-6 6:1 3000 500 90% 1,25 Inverse 581,95 F
NT91-8 NH91-8 8:1 3000 375 90% 1,25 Inverse 581,95 F
NT91-9 NH91-9 9:1 3000 333 90% 1,25 Inverse 581,95 F
NT91-SP NH91-SP 1:1 - 9:1 Rapports spéciaux de 1:1 à 9:1 670,55 F
