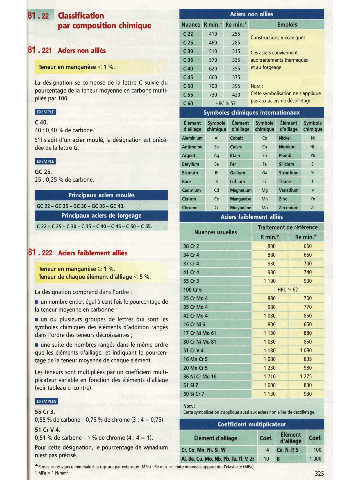

Page 321 - Guide du Dessinateur Industriel

Aders non aiilüb
Re min.* 1 Emplois -
255 nstructions mécaniques.
C 25 285
510 315 &wfQ%~-
ws aciers conviennent
- - 660 375
335 1 auxtrabmnts~iques
O
-
'neur en manganè !-< l %:,
620
355
La désignation se compose de la lettre C suivie du
pourcentage de la teneur moyenne en carbone multi-
symbolisation ne s'apr';n114
, pliée par 100. wRC; 57 pas aux aciers de décolletag
C 40.
40 : 0,40 % de carbone.
S'il s'agit d'un acier moulé, la dhsignation est précé-
dée de la lettre G.
cmmm
GC 25.
25 : 0,25 % de carbone.

Principaux aciers moulés 1

1 Principaux aciers de forgeage Aciers faiblement a&&
1 Trai- ent de référe
1 Nuances usuelles
Is(emR1.*
, *

1 Teneur en manganèse 2 1 %.
.--
Teneur de chaque éi$ment d'alliage < 5 Oh.
L ,signation comprend dans l'orUIF : HRC 2 62
i un nombre entier, égal A cent fois le pourcentage de
la teneur moyenne en carbonne ;
i un ou plusieurs groupes de lettres qui sont les
symboles chimiques des éléments d'addition rangés
dans l'ordre des teneurs décroissantes ;
i une suite de nombres rangés dans le même ordre
-
que les éléments d'alliage, et indiquant le pourcen-
tage de la teneur moyenne de chaque élément.
Les teneurs sont multipliées par un coefficient multi-
plicateur variable en fonction des éléments d'alliage
(voir tableau ci-contre).

55 Cr 3.
0.55 % de carbone - O,% % de chrome (3 : 4 = 475)
Coefficient multiplicateur
51 crv4, m
Élément 1
0,51 % de carbone - 1 % de chrome (4 : 4 = 1 ). d'allia
.
. --. .
..
.
Pour'cette ddsignation, le pourcentage de vanadium Ce, N, P.
-
n'est pas précis& --
B
-. .
R min. = Wtsnce tninimgk h la rupture pr extension (m). Re min. = limite mininuk appamîe d'élasticité (MPa).
1 MPa = 1 Nlnwn2. 325
