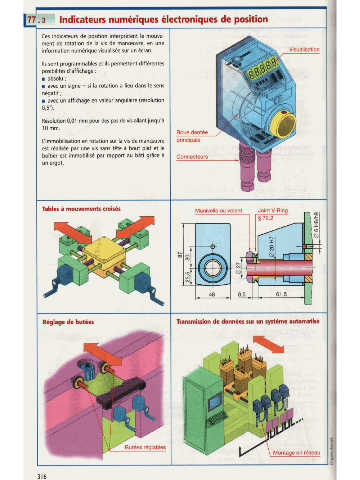

Ces indicateurs de position interprètent le mouve-
ment de rotation de la vis de manœuvre, en une
information numérique visualisée sur un écran.
Ils sont programmables et ils permettent différentes
posibilités d'affichage :
LI? , -
a absolu ; - , . ,,"a.
a avec un signe - Y larotation a lieu dam le sens
négatif ;
a avec un affichage en valeur angulaire (résolution
O,SO).! -L . -.alr.
' --v -.'.
Résolution 0,01 mm pour des pas de vis allant jusqu'à
10 mm. ,X
L'immobilisation en rotation sur la vis de manœuvre
est réalisée par une vis sans tête A bout plat et le
boîtier est immobilisé par rapport au bâti grâce A
un ergot.
