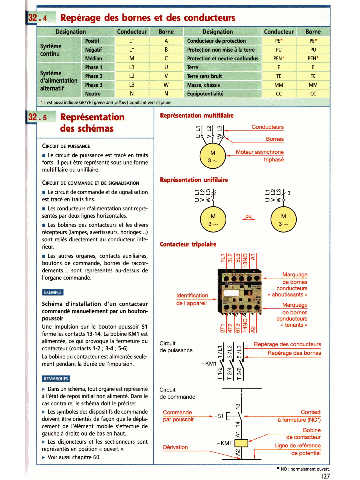

Page 126 - Guide du Dessinateur Industriel

Repérage des bornes et des ~oriducteurs
I

Représentairmn
des schémas

i Le circuit de puissance est trac6 en traits
forts. II peut être représenté sous une forme
multifilaire ou unifilaire.

GRCUIT DE COMMANDE Eï üE SIGNWSATDN
i Le circuit de commande et de signalisation
est trac6 en traits fins.
8 Les conducteurs d'alimentation sont repré-
sentés par deux lignes horizontales.
i Les bobines des contacteurs et les divers
récepteurs (lampes, avertisseurs, horlog es... )
sont reliés directement au conducteur infé-
rieur.
8 Les autres organes, contacts auxiliaires.
boutons de commande, bornes de raccor-
demen ts... sont représentés audessus de
l'organe commandé.

Schéma d'installatiori d'un contacteur
commandé manueilement par un bouton-
poussoir
Une impulsion sur le bouton-poussoir 51
ferme les contacts 13-14. La bobine KM1 est
alimentée, ce qui provoque la fermeture du Circuit
contacteur (contacts 1-2 ; 34 ; 5-6). de puissance
La bobine du contacteur est alimentée seule
ment pendant la durée de l'impulsion.

b Dans un xhéma, tout organe est représenté Circuit
à l'état de repos initial non alimente. Dans le de commande
cas contraire, le sch6ma doit le préciser.
b Les symboles des dispositifs de commande
doivent être orientés de façon que le d6pla-
cement de l'élément mobile s'effectue de
gauche à droite ou de bas en haut.
b Les disjoncteurs et les sectionneurs sont
représentés en position u ouvert u.
b Voir aussi chapitre 60.

NO : normalement ouvert.
